一、MOS管替代二極管的優勢
（一）低導通電阻與壓降
MOS管的導通電阻極低，通常在1mΩ至幾十mΩ之間，相較于二極管0.4V至0.7V的正向壓降，MOS管的導通壓降可忽略不計。這一特性使得MOS管在大電流應用中能夠顯著降低功耗，提升系統效率。
（二）高效能源轉換
由于MOS管的低導通電阻，其在導通狀態下的功耗和熱效應遠低于二極管。在相同的電流條件下，MOS管的發熱量更小，有助于簡化散熱設計，提高系統的可靠性和穩定性。
（三）快速開關特性
MOS管具備快速的開關速度，能夠迅速在導通和截止?fàn)顟B(tài)之間切換。這不僅減少了開關過程中的能量損耗，還提升了電路的響應速度，特別適用于高頻應用場景。
（四）成本效益分析
雖然單個MOS管的成本可能高于二極管，但在許多情況下，使用MOS管可以簡化電路設計，減少外部元件的數量。例如，在電源管理系統中，MOS管的高效性能可以降低對散熱元件的需求，從而在整體上實現系統成本的優化。
二、MOS管替代二極管的應用場景

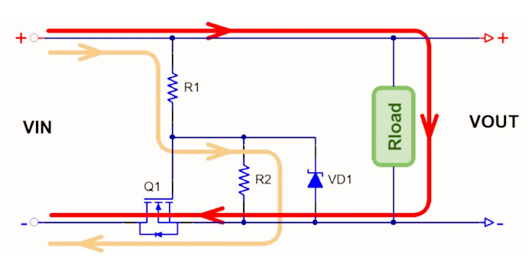

（一）防反接電路
在電源防反接保護電路中，MOS管能夠有效防止因電源正負極接反而導致的電路損壞。與傳統二極管方案相比，MOS管的低導通壓降特性使其在防止反向電流的同時，減少了能量損耗，提高了系統的整體效率。

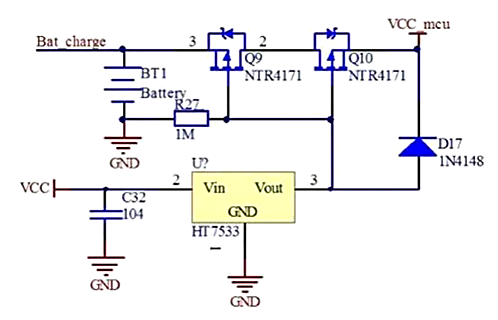

（二）防倒灌電路
防倒灌電路通常用于防止電流從負載向電源倒灌，避免對電源或上游電路造成損害。MOS管在防倒灌電路中的應用，利用其低導通電阻和快速開關特性，不僅提高了防護效果，還顯著降低了因二極管壓降導致的功率損耗。
（三）同步整流電路
在同步整流電路中，MOS管作為開關元件，通過精確控制柵極電壓實現電流的高效導通和截止。這種設計顯著提高了電源轉換效率，特別適用于高功率密度的電源應用。
三、MOS管在防倒灌電路中的應用實例
（一）電路設計要點
在設計MOS管防倒灌電路時，通常選擇N溝道MOS管，并將其源極連接到輸入側，漏極連接到輸出側。例如，在12V供電系統中，IRF540N是一個常用的MOS管型號，其耐壓值為100V，導通電阻僅為44毫歐。確保MOS管的體二極管方向與電流方向一致，以形成自然的防倒灌路徑。
（二）電路連接方法
將輸入正極連接到MOS管的源極，輸出正極連接到漏極。柵極控制是電路的關鍵部分：當輸入電壓存在時，通過分壓電阻或?qū)Ｓ抿?qū)動芯片使柵極電壓高于閾值電壓，確保MOS管導通；當輸入斷電時，柵極電壓歸零，MOS管關閉，此時體二極管反向截止，有效阻斷倒灌電流。
（三）參數匹配與優化
以5A工作電流為例，傳統二極管方案的壓降為0.7V，功耗達3.5W；而采用導通電阻為5毫歐的MOS管，壓降僅0.025V，功耗顯著降低至0.125W。實際測試表明，MOS管方案在溫升控制方面也表現出色，某無人機電池保護板的實測數據顯示，其溫升比二極管方案低20℃。在高頻應用場景中，選擇快恢復型MOS管尤為重要，以確保電路的高效運行。
四、Oring電路設計
（一）電路原理
Oring電路是一種有效的防倒灌電路，傳統設計采用兩個二極管確保電流單向流動。然而，二極管的正向壓降會導致功率損耗。通過使用MOS管替代二極管，可以實現接近零電壓降和高效率的防倒灌功能。
（二）MOS管選擇與應用
在選擇MOS管時，需綜合考慮其額定電壓、最大電流和開關速度等參數。對于普通電源防倒灌應用，建議選擇耐壓在20V以上，電流容量在幾安培以內的MOS管。常見的N溝道增強型MOS管（如IRF系列）在該領域表現出色。
（三）典型電路實例
典型的MOS管Oring電路由N溝道增強型MOS管M1和限流電阻R組成。限流電阻R的作用是防止瞬間電流沖擊，保護MOS管免受損壞。當電源正常供電時，MOS管M1導通，電流順利流向負載；若電源掉電或出現電流倒灌現象，MOS管M1會迅速關斷，有效阻止電流逆向流動。
五、電路優化策略
（一）提高可靠性
增加?xùn)艠O電阻：在柵極串接小電阻，減緩MOS管的開關速度，減少振蕩和電磁干擾。
使用穩壓管保護：在柵極和源極之間并聯穩壓管，防止靜電放電或其他過壓情況損壞MOS管。
散熱處理：為MOS管安裝散熱片或使用導熱材料，確保其在大功率工作時保持穩定溫度。
（二）降低功耗
選擇低導通內阻的MOS管：降低導通內阻可減少導通時的功率損耗，提升系統效率。
優化柵極驅動電壓：適當調整柵極驅動電壓，使其略高于電源電壓，確保MOS管完全導通，降低導通電阻。
減少開關次數：合理設計電路，避免不必要的MOS管頻繁開關，減少動態功耗。
