在電力電子領域，提高 MOSFET 的切換速度，尤其是關斷速度，對于提升系統整體效率和性能具有重要意義。以下從多個維度對提升 MOSFET 切換速度的方法進行專業且詳細的闡述。
一、驅動電路優化
（一）增強驅動能力
提高驅動電路提供的柵極驅動電壓和電流能夠有效增大驅動強度，從而加速 MOSFET 的開啟和關斷過程。具體而言，減小柵極驅動電阻 Rg 可以為柵極提供更大的瞬態電流，進而加快 MOSFET 的開關速度。驅動電路作為控制 MOS 管開關的關鍵因素，其性能對 MOSFET 的切換速度起著決定性作用。例如，采用高速驅動器可以在提高 MOS 管開關速度的同時，顯著減小開關時的功耗。
（二）提高柵極的驅動能力
鑒于場效應管柵極電容的影響，通常要求驅動電路具備大于正負 1A 的驅動能力，且柵極電阻應不大于 10 歐。此外，通過反向接二極管可以有效提高關斷速度，進一步優化柵極的驅動效果。
（三）使用柵極驅動器
運用高速、低輸出阻抗的柵極驅動器，如專業的集成電路驅動芯片，能夠提供具備快速上升和下降沿的驅動信號，這將有力地促進開關速度的提升。這些專用驅動芯片經過精心設計，能夠精準地控制柵極電壓的施加和釋放，從而實現對 MOSFET 開關過程的高效調控。
二、元器件選型與布局
（一）減少柵極電荷（Qg）
在選型過程中，優先選擇具有較小柵極電荷（Ciss, Coss, Crss）參數的 MOSFET。這是因為，在開關過程中，柵極電容的充放電時間會直接影響開關速度。選擇柵極電荷較小的 MOSFET 可以縮短充放電時間，進而提升開關速度。
（二）優化電路布局
合理的電路布局對于提升 MOS 管的開關速度同樣不可忽視。通過優化布局，可以有效減小電路中的寄生電感和寄生電容，從而降低開關過程中的能量損耗和時間延遲。例如，將 MOS 管和驅動電路盡可能靠近，可以顯著減小連接導線帶來的寄生電感和電容效應，進而提高 MOS 管的開關速度。
三、器件結構與性能優化
（一）優化柵極電阻和電容

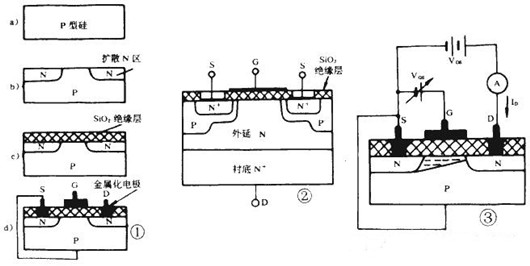

在柵極上合理添加適當?shù)碾娮杌螂娙菰梢杂行Э刂崎_關過程中的放電速率。特別是在關斷階段，設計合適的放電路徑能夠幫助更快地將柵源電壓拉低至閾值以下，從而實現快速關斷。此外，深入探索 MOS 管的內部結構，如柵極、漏極和源極之間的關系，也是提升開關速度的關鍵。例如，通過減小柵極長度和寬度，增加?xùn)艠O與漏極之間的距離，可以有效減小柵極電容，進而提高 MOS 管的開關速度。
（二）減小寄生效應
在設計階段，應采取有效措施盡量減少 MOSFET 內部的寄生電阻（如 RDSON）和寄生電感。這些寄生參數會增加開關過程中的損耗和延遲，限制開關速度的提升。通過優化芯片結構和封裝形式，可以有效降低寄生效應，從而優化開關性能。
四、系統集成與散熱管理
（一）并聯或采用集成封裝技術
針對大功率應用場景，可以考慮使用多個 MOSFET 并聯的方式來分散開關電流，降低單個器件所承受的電流壓力。同時，采用集成多芯片模塊（MCM）等先進封裝技術，能夠有效減少單個器件的熱效應和寄生參數影響，提升整體系統的功率密度和可靠性。
（二）外部輔助電路
在某些特定情況下，可以通過附加外部輔助電路（如米勒鉗位電路）來加速關斷過程，減少體二極管的反向恢復時間。這些輔助電路能夠?qū)﹂_關過程中的關鍵節點進行調控，優化電壓和電流的變化速率，從而提升整體的開關效率。
（三）散熱設計
完善的散熱設計是確保 MOSFET 在較低溫度下穩定工作的關鍵。高溫環境下，載流子的散射時間會增加，從而影響開關速度。通過優化散熱結構，如采用高效的散熱片、熱導管或液冷系統，可以有效降低 MOSFET 的工作溫度，充分發揮其開關性能。在不同工作溫度下，MOS 管的開關速度存在顯著差異。例如，在高溫環境下，MOS 管的開關速度會變慢，因此選擇合適的工作溫度范圍對于維持 MOS 管的高性能至關重要。
五、注意事項
需要特別強調的是，過快的開關速度可能會引發更高的電磁干擾（EMI）和更大的開關損耗。因此，在實際應用中，應在追求開關速度提升的同時，綜合考慮系統的整體效率與穩定性。通過合理的設計和優化，找到速度、效率與穩定性的最佳平衡點，以實現電力電子系統的最優性能。
