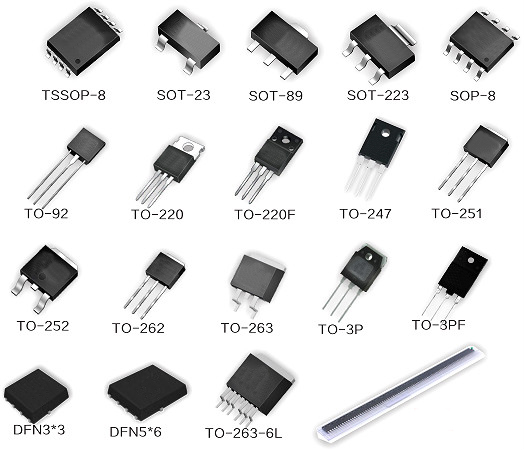

在半導體領域，VDMOS（垂直雙擴散金屬氧化物半導體）與 MOS（金屬氧化物半導體）器件憑借各自獨特的結構與性能特點，在不同的應用領域中大放異彩。深入理解兩者之間的核心差異，有助于工程師在電路設計中做出更精準的選擇，以滿足多樣化的性能需求。
一、器件結構的顯著差異
VDMOS 是一種垂直結構的功率 MOSFET 器件，其源極位于硅片頂部，漏極則被置于硅片底部，柵極通過一層氧化物層實現與其他部分的隔離。這種獨特的垂直擴散結構賦予了 VDMOS 低導通電阻和高耐壓能力的優勢，使其在高電壓、大電流的應用場景中表現出色。
而 MOS 器件通常采用平面結構設計，源極和漏極位于硅片同一平面，柵極位于兩者之間。這種平面結構使得 MOS 器件在高功率應用中受到一定限制，但其低功耗和高集成度的優勢，使其成為低功率、高密度集成電子設備的理想選擇，如微處理器和存儲設備等。
二、工作原理的核心區別
VDMOS 和 MOS 的工作原理雖都基于場效應，即通過控制柵極電壓來調節源極和漏極之間的電流，但在具體實現上存在明顯差異。VDMOS 通過垂直電流通道導通，當柵極電壓超過閾值電壓時，電流能夠在源極和漏極之間自由流動。其導通電阻主要由溝道電阻和漏極電阻構成，這使得 VDMOS 具備更低的導通電阻。相對而言，MOS 器件的導通依賴于平面結構中的溝道電阻，雖然工作原理相似，但其導通電阻通常較高，這決定了 MOS 器件更適合應用于低功率場景，而非高電流需求的場合。
三、性能上的關鍵區別
導通電阻與電流處理能力
VDMOS 的低導通電阻特性使其能夠支持更大的電流，這使其在高功率應用中具備顯著優勢。例如，在電源管理和電機驅動等需要處理大電流的場景中，VDMOS 能夠提供高效的電流控制和能量傳輸。
而 MOS 器件的導通電阻相對較高，這限制了其在高功率應用中的表現，但也正因如此，MOS 在低功耗應用中展現出更高的能效，尤其適用于對功耗敏感的便攜式電子設備和大規模集成電路。
耐壓能力
VDMOS 憑借其垂直結構，具備出色的耐壓能力，能夠承受高達數百伏的電壓，使其成為電源管理、電機控制以及工業自動化等高壓應用場景的首選器件。
相比之下，MOS 器件的耐壓能力相對較低，更適合應用于低壓環境，如數字邏輯電路和低功耗模擬電路等，這些電路通常在較低的電壓下運行，對器件的耐壓要求也相對較低。
功耗特性
VDMOS 的低導通電阻雖有助于減少傳導損耗，但因其在高電壓、大電流下工作，整體功耗相對較高，這要求設計中必須考慮有效的散熱措施，以確保器件的穩定運行。
MOS 器件則因其高導通電阻，在低功耗應用中表現出色，能夠在較低的功耗水平下維持正常工作，這使得其在注重能效的設備中具有明顯的優勢。
四、應用場景分析
VDMOS 的典型應用場景
電源管理系統 ：VDMOS 在電源轉換和調節電路中發揮著關鍵作用，其低導通電阻和高耐壓能力能夠?qū)崿F(xiàn)高效的能量傳輸和電流控制，有助于提高電源系統的轉換效率和穩定性。例如，在開關電源、不間斷電源（UPS）等設備中，VDMOS 器件能夠快速響應負載變化，提供穩定的電源輸出。
電機驅動 ：VDMOS 能夠精確控制電機的啟動、停止和速度調節，廣泛應用于工業自動化設備和家電領域。在工業自動化中，VDMOS 器件驅動各種電機，實現精確的運動控制；在家電領域，如空調、洗衣機等設備中，VDMOS 器件能夠根據負載需求調節電機轉速，提高能源利用效率。
MOS 的典型應用場景
數字邏輯電路 ：MOS 器件是構建邏輯門、觸發器和微處理器等數字電路的基本元件。其高集成度和低功耗特性使其能夠在有限的芯片面積上實現復雜的邏輯功能，同時保持較低的功耗水平。在計算機、智能手機等數字設備中，MOS 器件構成了處理器、存儲器等核心部件的基礎，為設備的高速運行和數據處理提供了支持。
模擬電路 ：MOS 器件在模擬放大器和信號處理電路中也有著廣泛的應用。其能夠穩定放大和處理低電壓信號，適用于各種傳感器信號調理、音頻信號處理等場景。例如，在音頻放大器中，MOS 器件能夠?qū)ξ⑷醯囊纛l信號進行放大，同時保持較低的噪聲水平，提供高質量的音頻輸出。
五、選擇器件時的考量因素
在設計電路時，工程師需要綜合多方面因素來選擇合適的器件：
電流與電壓需求 ：對于高電流和高電壓的應用場景，如電源管理、電機驅動等，VDMOS 的低導通電阻和高耐壓能力使其成為更優的選擇。而在低功耗、低電壓的應用中，如數字邏輯電路和便攜式電子設備，MOS 器件的低功耗和高集成度則更具優勢。
功耗與散熱要求 ：由于 VDMOS 在高功率下工作時功耗較高，設計中必須考慮有效的散熱解決方案，以防止器件過熱損壞。例如，采用散熱片、熱沉或風冷等散熱措施。而對于對功耗要求嚴格的低功耗應用，MOS 器件能夠在較低的功耗水平下工作，降低了散熱設計的復雜性和成本。
器件成本與集成度 ：MOS 器件的制造成本相對較低，且易于集成，這使其在大規模集成電路設計中具有顯著的優勢。例如，在微處理器、存儲器等芯片制造中，MOS 器件的高集成度能夠?qū)崿F(xiàn)復雜的功能集成，同時降低芯片制造成本。而 VDMOS 器件的制造工藝相對復雜，成本較高，通常用于對功率性能要求較高的電源管理和電機驅動等應用中，以滿足其在高功率、高電壓場景下的性能需求。
綜上所述，VDMOS 憑借低導通電阻和高耐壓能力在高功率、高電壓應用領域表現出色，而 MOS 器件則憑借低功耗和高集成度成為低功率、高密度集成應用的主流選擇。工程師在設計電路時，應根據具體的應用需求和性能指標，綜合考慮器件的結構、性能特點以及成本等因素，合理選擇 VDMOS 或 MOS 器件，以實現電路的最佳性能和可靠性，為電子設備的高效運行提供有力保障。
