設計 MOS 驅動芯片的關鍵考量因素

輸入電壓范圍

MOS 驅動芯片的輸入電壓范圍直接決定了其適應的應用場景。在實際運行中，電源電壓會因負載波動、功率變化等出現不穩定情況。因此，MOS 驅動芯片的輸入電壓范圍必須能夠涵蓋目標應用的電源波動區間。以工業電源場景為例，輸入電壓可能在 12V 至 24V 之間變化。為了確保驅動芯片能夠在這種環境下穩定工作，其輸入電壓范圍必須覆蓋 12V 至 24V，從而保障驅動器在各種復雜工作條件下的可靠運行。

輸出驅動電壓

輸出驅動電壓是確保 MOSFET 柵極正確驅動的核心參數。MOSFET 需要達到一定的驅動電壓才能充分導通，若驅動電壓不足，會導致 MOSFET 導通不完全，進而引發功耗增大，甚至可能使 MOSFET 過熱損壞。不同類型的 MOSFET 對驅動電壓的要求存在差異。例如，低壓 MOSFET 通常需要 5V 的驅動電壓，而高壓 MOSFET 則可能需要 10V 或更高的驅動電壓。因此，在選型 MOS 驅動芯片時，必須確保其輸出電壓與所選用的 MOSFET 的柵極導通要求相匹配。

驅動電流能力

驅動電流能力直接關系到 MOSFET 的開關速度。在高速電路中，MOSFET 的柵極電容需要快速充放電。這就要求 MOS 驅動芯片能夠提供足夠的電流來滿足這一需求。如果驅動電流不足，將導致 MOSFET 的開關速度減慢，進而影響系統的動態性能和整體效率。例如，在高頻 DC-DC 轉換器中，若驅動電流不足，會降低轉換效率并增加輸出紋波，影響電源的穩定性和可靠性。

開關速度與延遲時間

開關速度是衡量 MOS 驅動芯片性能的重要指標，它直接影響系統的轉換效率和動態響應能力。一般來說，MOS 驅動芯片的延遲時間越短，其開關速度就越快，越能滿足高頻應用的需求。在高頻應用場景中，延遲時間較長的驅動芯片可能導致顯著的開關損耗，從而降低系統的整體效率。例如，在 500kHz 以上的高頻應用中，驅動芯片的延遲時間對系統性能的影響尤為明顯。

抗干擾能力

MOS 驅動芯片通常在復雜的電磁環境中工作，易受到外界電磁干擾，如開關噪聲、暫時電壓波動等。這些干擾可能引發誤觸發或驅動信號異常，影響系統的正常運行。因此，MOS 驅動芯片必須具備強大的抗干擾能力，如高電磁兼容性、抗靜電能力等，以確保在惡劣環境下的穩定運行。在工業自動化設備中，強電磁環境對驅動芯片的影響尤為顯著，其抗干擾能力直接關系到設備的可靠性和安全性。

功耗與散熱性能

MOS 驅動芯片在運行過程中會消耗一定的電量，尤其在高頻應用中，功耗問題更為突出。隨著未來電力消耗的持續增加，驅動芯片的散熱性能變得至關重要。良好的散熱性能可以防止芯片因過熱而失效，延長其使用壽命。同時，低功耗設計有助于降低系統的整體能耗，提高運行效率。在便攜式設備中，低功耗驅動芯片的應用可以顯著延長電池壽命，提升設備的便攜性和用戶體驗。

封裝與可靠性

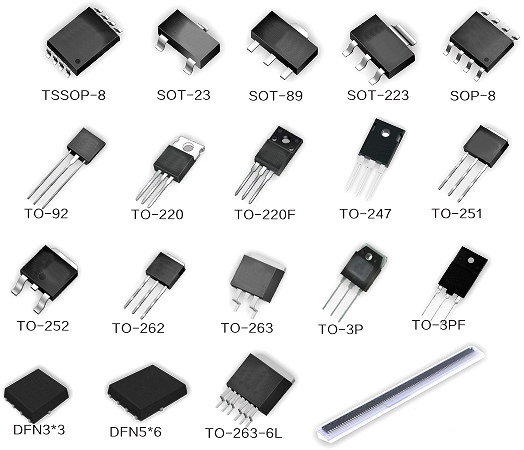

MOS 驅動芯片的封裝形式對其散熱能力和應用靈活性有著重要影響。在實際設計中，應根據具體的應用場景選擇合適的封裝。此外，驅動芯片的可靠性也至關重要，特別是在工業和汽車電子領域。這些領域要求芯片能夠在高溫、振動等極端條件下長期穩定運行，因此，芯片的可靠性直接關系到系統的安全性和穩定性。

保護機制

為了防止 MOSFET 在異常情況下?lián)p壞，MOS 驅動芯片通常集成了多種保護機制，如過流保護、過溫保護、欠壓鎖定等。這些保護功能可以在故障發生時及時中斷驅動信號，有效保護 MOSFET 和整個系統。例如，在電機驅動應用中，短路保護功能可以在電機繞組短路時迅速切斷驅動信號，防止芯片和電機損壞，提高系統的安全性。

價格與供應鏈穩定性

在 MOS 驅動芯片的量產過程中，成本和供應鏈穩定性是不可忽視的因素。合理的芯片價格有助于降低整體系統成本，提高產品的市場競爭力。同時，穩定的供應鏈能夠確保產品的持續供應，避免因芯片短缺導致生產中斷。對于消費電子產品來說，與長期穩定的芯片供應商合作至關重要，因?yàn)楣?yīng)商的交付能力直接關系到生產計劃的順利進行和產品的按時交付。

綜上所述，MOS 驅動芯片的設計和選型是一個多維度的考量過程。工程師需要綜合考慮輸入電壓范圍、輸出驅動電壓、驅動電流能力、開關速度、抗干擾能力、功耗、封裝形式、保護機制以及價格與供應鏈穩定性等多個關鍵參數，以確保系統能夠高效、穩定地運行。通過深入了解這些參數對系統性能的影響，并根據不同應用場景進行針對性的優化選擇，可以顯著提升電子設備的性能和可靠性，滿足不斷增長的市場需求。
