MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金屬-氧化層半導體場效應晶體管）是電子工程中不可或缺的重要元件，其導通特性對電路設計和性能優化具有關鍵影響。以下將詳細闡述MOS管的導通特性，涵蓋其基本結構、導通條件、導通過程、寄生電容影響、溫度影響以及應用領域等方面。

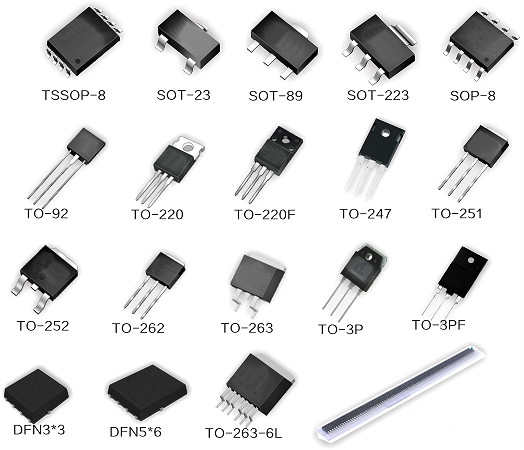

一、MOS管的基本結構
MOS管主要由柵極（G）、源極（S）、漏極（D）和它們之間的絕緣層（通常為二氧化硅）構成。這種結構使得MOS管能夠通過控制柵極與源極之間的電壓（Vgs?）來調節源極與漏極之間的導電溝道，從而實現電路的開關或放大功能。
二、導通條件
MOS管的導通條件與其類型（N溝道MOS管或P溝道MOS管）以及柵極電壓（Vgs?）與閾值電壓（Vgs(th)?）的關系密切相關。
N溝道MOS管（NMOS）：
NMOS管的導通條件是柵極電壓（Vg?）高于源極電壓（Vs?），且二者之間的壓差（Vgs?）大于閾值電壓（Vgs(th)?）。當Vgs?>Vgs(th)?時，NMOS管的柵極下方會形成反型層（N型溝道），使源極和漏極之間導通。
P溝道MOS管（PMOS）：
PMOS管的導通條件是源極電壓（Vs?）高于柵極電壓（Vg?），且二者之間的壓差（Vs−g?）大于閾值電壓（Vgs(th)?）。當Vs−g?>Vgs(th)?時，PMOS管的柵極下方會形成反型層（P型溝道），使源極和漏極之間導通。
三、導通過程
MOS管的導通過程可以分為多個階段，每個階段都伴隨著電壓和電流的變化。
截止區：
當Vgs?<Vgs(th)?時，MOS管處于截止?fàn)顟B(tài)，源極和漏極之間幾乎不導電，漏極電流（Id?）幾乎為零。
線性區：
隨著Vgs?逐漸增大至接近Vgs(th)?，MOS管進入線性區。此時，漏極電流（Id?）隨Vgs?的增大而線性增加，但源極和漏極之間的電壓降（Vds?）保持不變（等于外加電壓）。
飽和區（恒流區）：
當Vgs?繼續增大至某一值（通常稱為米勒平臺電壓Vp?）時，MOS管進入飽和區。此時，漏極電流（Id?）達到最大值并保持不變，而Vds?開始逐漸下降。在飽和區內，MOS管具有類似于開關的特性，其輸出特性曲線近似為一條水平線。
可變電阻區：
隨著Vgs?進一步增大，MOS管進入可變電阻區。此時，Vds?繼續下降直至接近零，而Id?保持最大值不變。在可變電阻區內，MOS管可以視為一個可變電阻器。
四、寄生電容的影響
MOS管在導通過程中會受到寄生電容的影響，這些寄生電容主要包括柵源電容（Cgs?）、柵漏電容（Cgd?）和漏源電容（Cds?）。
柵源電容（Cgs?）：
Cgs?限制了柵極電壓的變化速度，影響MOS管的開關速度，并在柵極驅動電路中引入額外的電流，增加功耗。
柵漏電容（Cgd?）：
Cgd?也稱為反饋電容或密勒電容。在MOS管導通或截止過程中，Cgd?會引起柵極電壓的波動，即密勒效應，進一步減緩MOS管的開關速度，并可能導致電路不穩定。
漏源電容（Cds?）：
在高頻應用中，Cds?可能與電路中的其他元件形成諧振回路，導致信號失真或振蕩。
為了減小寄生電容對MOS管性能的影響，工程師通常采用優化MOS管的結構設計、選擇合適的柵極驅動電路以及采用高頻補償技術等策略。
五、溫度的影響
溫度是影響MOS管導通特性的另一個重要因素。
閾值電壓的變化：
隨著溫度升高，MOS管內部的載流子濃度增加，導致閾值電壓降低。這意味著在相同的柵極電壓下，MOS管更容易導通。然而，過低的閾值電壓可能導致MOS管在不需要時意外導通，引發電路故障。
導通電阻的變化：
隨著溫度升高，MOS管溝道中的載流子遷移率可能降低，導致導通電阻增加。這會增加MOS管的功耗并降低其效率。
為了應對溫度對MOS管導通特性的影響，工程師通常在電路設計中考慮溫度補償措施，如使用負溫度系數的元件來抵消MOS管閾值電壓的變化，或采用熱敏電阻等元件來監測和調節電路的工作溫度。
六、應用領域
MOS管因其高性能和可靠性而廣泛應用于各種電子系統中。
數字電路：
在數字電路中，MOS管常被用作開關元件來構建邏輯門電路（如與門、或門、非門等）。通過控制MOS管的導通和截止?fàn)顟B(tài)，可以實現數字信號的傳輸和處理。
模擬電路：
在模擬電路中，MOS管可用于構建放大器、濾波器、振蕩器等電路。由于其高輸入阻抗和低噪聲特性，MOS管在模擬信號處理中具有獨特優勢。
功率電子：
在功率電子領域，MOS管常被用作開關元件來構建逆變器、整流器、DC-DC轉換器等電路。通過控制MOS管的導通和截止?fàn)顟B(tài)，可以實現電能的轉換和分配。
微處理器和集成電路：
在現代微處理器和集成電路中，MOS管是構成基本邏輯單元（如晶體管、觸發器、寄存器等）的關鍵元件。通過大量MOS管的相互連接和配合工作，可以實現復雜的計算和控制功能。
