三極管是我們?nèi)粘ＴO(shè)計電子電路非常常用的電子元器件。在課本里面我們學到三極管它本身有三個工作狀態，分別為：截止?fàn)顟B(tài)，放大狀態和飽和狀態。但是在日常應用中我們很少應用三極管的放大狀態，它多應用于芯片等集成電路里面。因此我們應用三極管最多的就是把三極管當成一個開關來用，因此只有截止和飽和兩種狀態。

三極管的截止?fàn)顟B(tài)，我們可以認為它是關，三極管的飽和狀態，我們可以認為是開。下面具體說說在三極管驅動電路中，三極管的B.E極之間加的下拉電阻有什么作用，將它去掉會有什么影響，以及三極管的確定驅動電阻的阻值時，該考慮哪些因素。

1.三極管下拉電阻的第一個作用

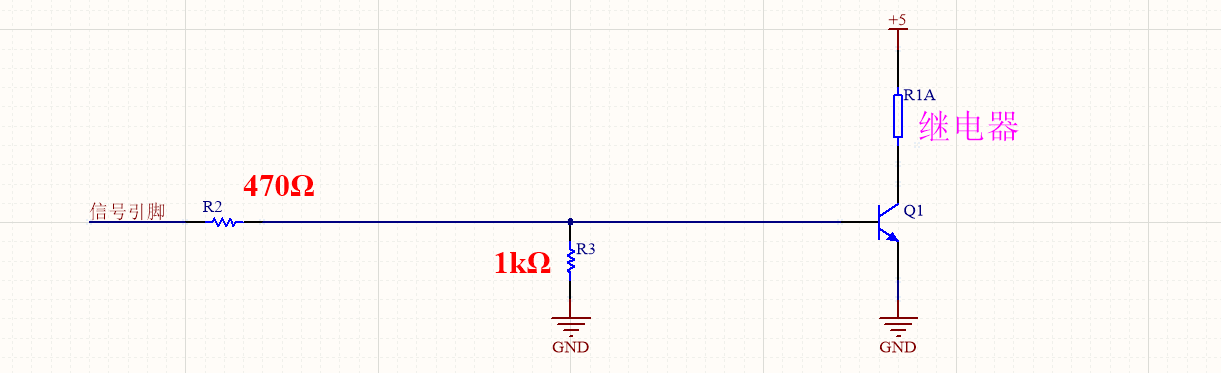

如上圖所時，如果沒有給三極管加一個下拉電阻R3,那么當信號引腳關閉的時候，三極管的B極就會處于懸空狀態，而當三極管B極處于懸空狀態時，她就會變得很敏感，極易受到外界的干擾，而將三極管的開關置于一個不穩定的狀態。當我給這個電路加上下拉電阻以后，三極管的B極就會通過電阻R3被拉到GND，將三極管的B極電平常態穩定在低電平。因此下拉電阻在三極管應用電路中的第一個作用是：當驅動信號關閉時，將三極管的B極穩在一個固定電平。

2.三極管下拉電阻的第二個作用

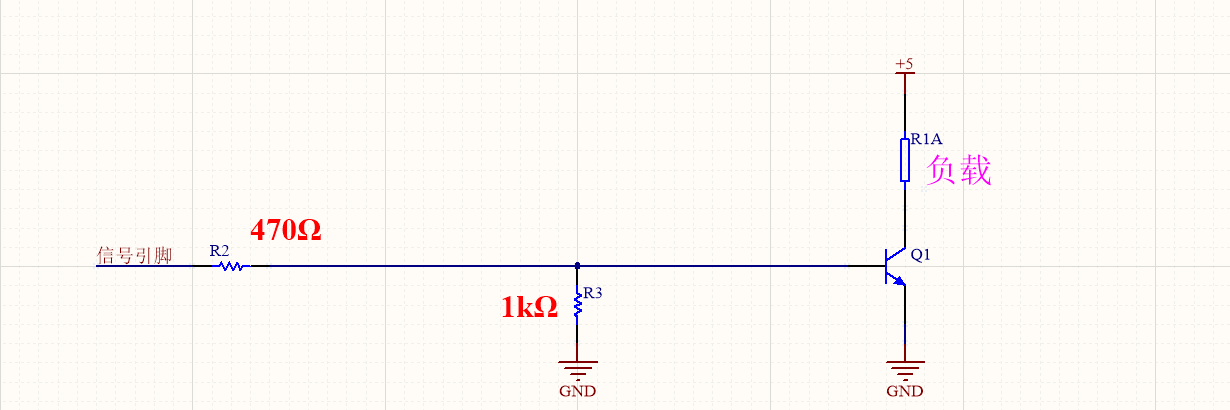

如上圖所示，如果沒有加下拉電阻R3，那么我們只需要給信號引腳給≥0.7V的電壓就可以驅動打開三極管Q1，但是當我們加了三極管的下拉電阻，并且取值，電阻R2為470Ω，電阻R3為1kΩ，此時信號引腳給0.7V電壓是不足以打開三極管Q1，因為電阻R2與電阻R3構成分壓電路，將三極管基極電壓拉低。此時應該通過計算確定信號引腳所需要的電壓。信號引腳電壓*1000/（470+1000）=Vbe≥0.7V。得出信號引腳電壓≥1.03V時，三極管才能正常導通。而當電阻R2為470Ω，電阻R3為10kΩ時，這個時候信號引腳電壓必須≥0.73V，才可以將三極管完全打開。因此三極管下拉電阻在此處的作用是提升三級管的開啟門檻電壓。

3.三極管驅動電阻注意事項

如上圖所示，當我們的三極管導通以后其實也并不意味著右邊的負載就會正常工作，此時僅僅是三極管導通，而負載要正常工作，必須要驅動電流足夠才行。上圖的負載即為一個繼電器，假設這個繼電器正常工作時的電流為40mA,那么當R2=470Ω，R3為1kΩ，信號引腳電壓為1.2V的時候，Vr3等于Vbe等于0.7V，Vr2壓降為1.2V-0.7V=0.5V，因此Ibe=0.5/470-0.7/1000=0.001063-0.0007=0.000363A=0.36mA.假如我們的三極管電流放大倍數為100.那么此時三極管Q1的集電極流向發射極的電流最大也就是36mA,因此是不足以驅動負載繼電器正常工作的。
