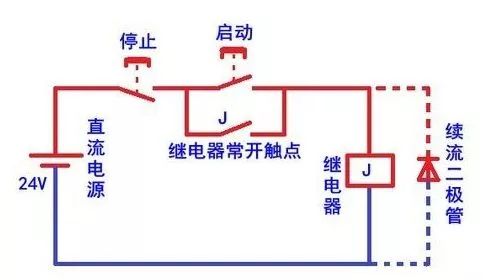

繼電器并聯的二極管，不是什么BUCK電路中的續流二極管，由于繼電器線圈的是感性負載，作用是吸收驅動三極管在斷開時繼電器線圈的自感電壓，根據楞次定律，電感上的電流在減小時，會產生一個自感電壓，這個電壓的方向是正電源端為負，驅動管集電極為正，這個電壓會擊穿三極管，所以在繼電器上并聯一個吸收二極管，吸收這個自感電壓。

第一，電路ms級以下時間參數對機械觸點影響給予忽略

第二，即便是1N4000反向恢復時間也遠低于ms，正向?qū)〞r(shí)間更小

第三，驅動管極間電容，繼電器寄生電容足以使高速二極管無用武之地

第四，電感儲能的消耗主要依靠繞組電阻，一般處于過阻尼狀態 對于圖中的開關，我們經常使用晶體管。如圖所示，用一個晶體管TR1去控制繼電器線圈（relay coil）的導通，繼電器觸點再去控制負載電路。
