7812是一種線性穩壓器，具有固定的正12伏輸出。它可以將輸入電壓降至穩定的12伏特輸出電壓。7812通常用于需要穩定電壓的電子設備中。例如，它可以用于印刷電路板（PCB）上的各種數字與模擬電路、功率放大器、直流電機驅動器等電路中。7812穩壓器可確保這些電路在不受劇烈變化的電源電壓條件下正常工作。

7812引腳圖和參數

壓降：2V

輸出數：1

針腳數：3

封裝類型：TO-220

工作溫度范圍：-40°Cto+125°C

封裝類型：TO-220

工作溫度最低：-40°C

工作溫度最高：125°C

電壓整流器類型：Precision

電源電壓最大：27V

電源電壓最?。?4.8V

精度，%：2%

芯片標號：7812

表面安裝器件：通孔安裝

邏輯功能號：7812

7812工作電壓

輸入電壓最大：35V

輸入電壓最小：14V

輸出電壓最大：12V

輸出電流最大：1A

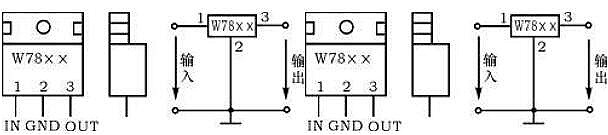

7812引腳圖：

引腳1：輸入電壓（VIN）

引腳2：接地（GND）

引腳3：輸出電壓（VOUT）

面對7812，①腳為+24V輸入，②腳為公共地（接-24V），③腳是+12V輸出，輸出的-12V接在②腳公共地。

7812穩壓電路圖

上圖是用三端式穩壓器W7812構成的單電源電壓輸出串聯型穩壓電源的實驗電路圖。其中整流部分采用了由四個二極管組成的橋式整流器成品(也叫整流堆,型號為2W06),當然也可以自已用四個速流二極管(如,IN4001)組成。濾波電容C1、C2一般選取幾百～幾千微法。當穩壓器距離整流濾波電路比較遠時，在輸入端必須接入電容器C3（數值為0.33μF ），以抵消線路的電感效應，防止產生自激振蕩。輸出端電容C4(0.1μF)用以濾除輸出端的高頻信號，改善電路的暫態響應。

78XX/79XX系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。改系列集成穩壓IC型號中的78XX或79XX后面的數字代表該三端集成穩壓的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

因?yàn)槿斯潭呻娐返氖褂梅奖?，電子制作中?jīng)常采用。

最大輸出電流1.5A，78XX系列輸出電壓分為為：5V、6V、8V、9V、10V、12V、15V、18V、24
