LM311電壓比較器電路

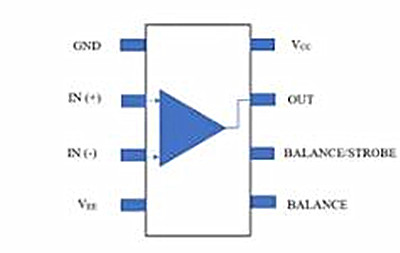

lm311是具有八個引腳的另一個比較器IC。它具有單個比較器。ic的響應時間最短為0.200納秒，典型電壓增益為200。下圖是lm311比較器的內部電路圖。
LM311比較器電路圖

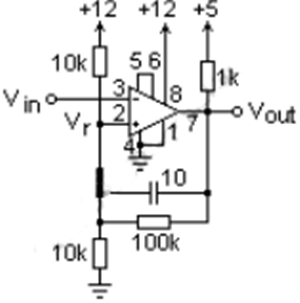

LM311比較器電路及其引腳編號如下原理圖所示。該晶體管的接地位于引腳 1 處，集電極開路輸出位于引腳 7 處。圖中顯示，使用 1k 電阻器將邏輯電壓上拉至 +5，這是典型情況。 LM311 輸出可吸收 8 mA 電流。比較器的輸出本質上是二進制的，高電平或低電平。引腳 8 為 V+，引腳 4 為 V-。總電源電壓最高可達 36V。如果比較器閾值比地高一伏左右，則 V- 可以簡單地接地，如下所示。
LM311 的電源電壓不必與邏輯電源相同。如果不用作平衡調節（如運算放大器的調零），則引腳 5 和 6 應短接在一起。引腳 3 是反相輸入，引腳 2 是同相輸入。通常通過分壓器在引腳 2 處建立參考電壓 Vr，如圖所示。
參考電壓（閾值）約為 6 V。正反饋由輸出到引腳 2 的 100k 電阻提供。當輸出變低時，閾值會稍微降低，而當輸出變高時，閾值會稍微升高。它們?yōu)楸容^器提供“快速”動作，因?yàn)檫@些變化與產生它們的引腳 3 處的電壓變化方向相反。閾值的分?jǐn)?shù)變化大致為并聯分壓電阻器的值除以反饋電阻器，此處為 5/100 或 0.05。這會在 5V 電源下產生 0.25V 的差異，稱為遲滯。
輸出從高電平變低的閾值比從低電平返回高電平的閾值高 0.25V。為了給遲滯帶來一點額外的影響，反饋電阻上有一個 10 pF 的小型加速電容器。這些規定的改變將是迅速而明確的。測試電路，并注意其工作原理。當?shù)碗娖綍r，輸出可以點亮 LED，從而節省一個 DMM。
比較器一般用于模數轉換、電壓監測、波形分析等應用領域。在模數轉換中，比較器可以將模擬信號轉換為數字信號，例如在ADC（模數轉換器）中應用比較器進行轉換。在電壓監測中，比較器可以監測電壓是否超過預設的閾值，例如過壓保護電路中的比較器可以監測電源電壓是否超過安全范圍。在波形分析中，比較器可以將波形與預設的閾值進行比較，例如在示波器中應用比較器進行波形分析。
此外，比較器也可以用于實現邏輯運算和數字信號處理等應用領域。例如在數字信號處理中，比較器可以將數字信號進行濾波、頻譜分析等處理，從而提取出有用的信息。
