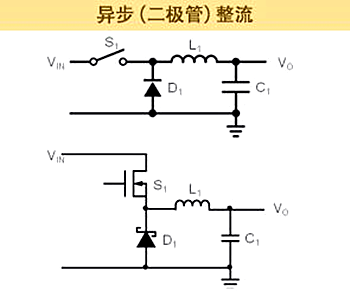

DCDC降壓電路中存在同步整流和異步整流兩種工作方式，這兩種方式的工作原理圖如下：
上圖可以看出，異步整流和同步整流的區別，就在于同步整流采用了通態電阻極低的MOSFET管代替了二極管。相比于異步整流使用的二極管來說，同步整流大大的降低了損耗；但是價格也相對昂貴。
采用同步整流和異步整流的好處
采用同步整流時，降低了損耗，提高了工作效率，與之對應的是芯片的價格昂貴。

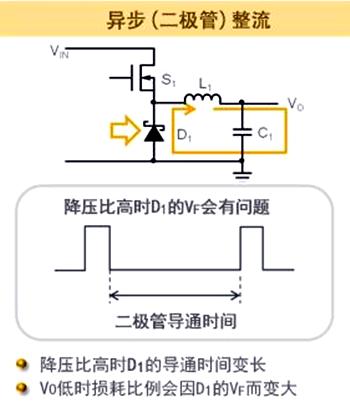

異步二極管輕載時的損耗較大
如：整流電路會通過開關電流，因而會在開關處產生損耗，以至于影響效率。異步整流時，二極管的正壓導通壓降Vf會通過電流特別是在輕載時，二極管大部分時間會在這種狀態下。
即使是肖特基二極管，開關電流為1A時的VF上產生的損耗也將高達0.3～0.5W左右。與之對應的是，通態電阻極低的MOSFET的電阻可以低至50mΩ左右，如果計算產生的損耗的話，也僅僅是0.05W而已。
在輕載時，同步整流的工作狀態更好，異步模式由于工作在不連續模式會產生很大的噪聲。

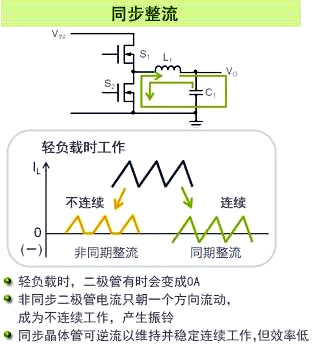

同步整流異步整流在輕載工作時的狀態
當負載較輕時，負載電流會很小，甚至?xí)陆抵亮憬徊婕?。在此狀態下，異步整流方式，二極管會呈現斷續工作，電流只能朝一個方向流動。此時的二極管的損耗反而降低了。
但是由于工作在不連續模式，開關電壓將發生振鈴，產生高諧波噪聲。而同步整流模式下，在MOSFET導通的情況下，電流會有兩個方向的流動，此時的同步整流模式工作在連續模式，損耗不會減小。但是開關電壓不會產生振鈴。
