CMOS邏輯電路實現

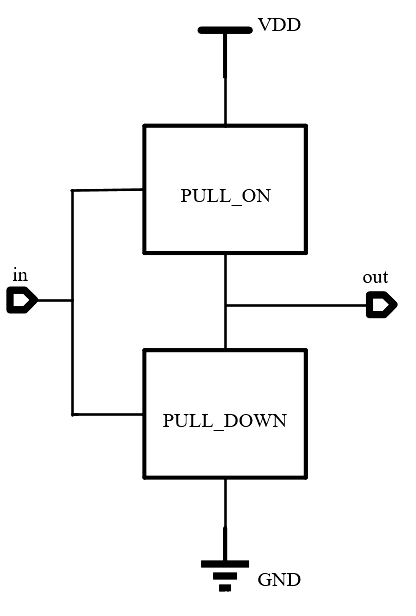

CMOS邏輯電路，分兩部分，上拉部分，下拉部分。上拉部分由PMOS管電路構成，下拉部分由NMOS管電路組成，如下。上下拉，形成互補。
由前面的基礎可知，CMOS只能實現基本邏輯的非，比如或邏輯，與邏輯，如果不加反相器，CMOS只能實現或非，與非邏輯。原因就是上拉邏輯只能用PMOS實現，下拉邏輯只能由NMOS實現，而PMOS的導通需要輸入信號為0，NMOS導通需要輸入信號為1。
一般的設計過程
既然如此，在用CMOS實現邏輯電路時，一般可以照如下順序去做：
可以先將其整體先加上一個非，作相應的邏輯轉化。
上拉邏輯中各個PMOS，與操作為并聯，或操作為串聯。
下拉邏輯中各個NMOS，與操作為串聯，或操作為并聯。
舉例說明
比如我們想從CMOS層去實現邏輯 OUT = D+A*(B+C) （減號“-”表示取反（非）操作，“+”表示或,*表示與）。
設計過程如下：
OUT = - ( -(D+A*(B+C)) )
OUT1 = -(D+A*(B+C))
OUT = -OUT1
對于OUT1 = -(D+A*(B+C))，正好是邏輯整體上帶了個非，設計(D+A*(B+C))部分之后再加上一個非即可。
故對于上拉邏輯:

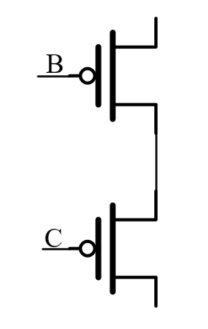

1.或操作為串聯，從而輸入B,C接到的PMOS之間為串聯。
2.與操作為并聯，故輸入A接到的PMOS跟B,C或邏輯之間為并聯。
3.或操作為串聯，故D與A*(B+C)的PMOS邏輯為串聯。
對于下拉邏輯與上拉邏輯正好相反：
4.或操作為并聯，從而輸入B,C接到的NMOS之間為并聯。
5.與操作為串聯，故輸入A接到的NMOS跟B,C或邏輯之間為串聯。

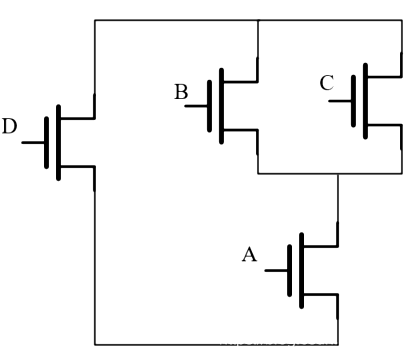

6.或操作為并聯，故D與A*(B+C)的NMOS邏輯為并聯。

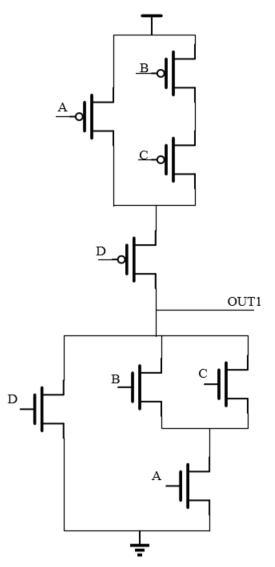

7.從而得到 OUT1 = -(D+A*(B+C)) 的CMOS實現如下：
過程中上下拉兩部分的邏輯式相同，組合起來后，自行補充一個非。
則實際分析電路中，一般只需單獨分析一部分就行了。

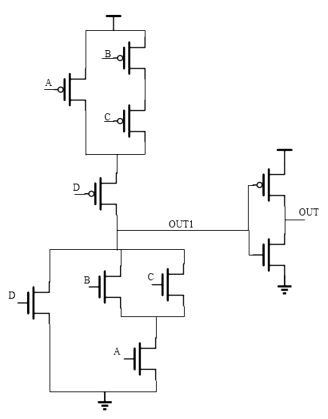

8.OUT = -OUT1，故得最終答案如下：
當然，在MOS管級別還可以做一些優化，比如MOS管級別的邏輯優化，MOS管柵源共用，晶體管尺寸調整，重新安排各個輸入的上下順序等等，都可以在MOS管級別使得電路的時序與面積功耗等得到優化，但這不是我們的重點，一般對于全定制IC設計會從MOS管級開始考慮電路的實現。這里只是對其做一個了解。
實際設計的重點還是會注重于門級以上的電路實現與優化，特別是到了Verilog描述，主要著重于數據流級，行為級描述。
