單電源運放加偏置仿真電路
單電源運放在放大時，為了能正確的放大信號，避免負半周出現失真，需要在放大前加入合適的偏置電路，保證放大信號不失真。
下面通過仿真來看下有偏置和沒偏置的影響。

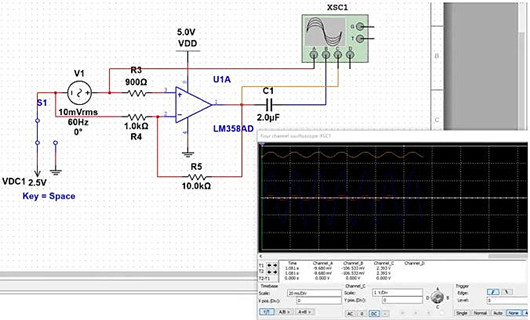

單電源運放有偏置仿真電路：
信號源10mV，60Hz波形，使用同向放大，從波形上看的出來相位相同。
輸出端一定會帶有2.5V的直流點位在，因?yàn)榧恿似镁褪?.5V，看到的波形大小不一樣，是因?yàn)椴煌ǖ朗褂玫臋n位不一樣，但是可以從中間欄信號值觀察；

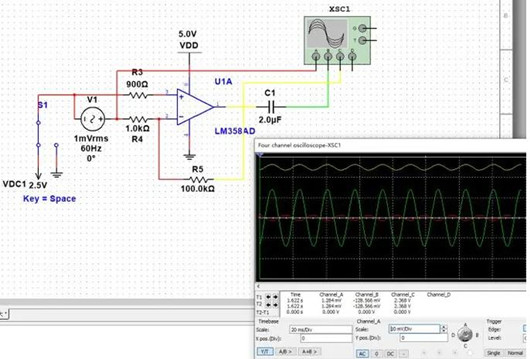

藍色信號是隔直電容后的信號值，P-P值110mV左右，放大11倍。
單電源運放無偏置仿真電路：

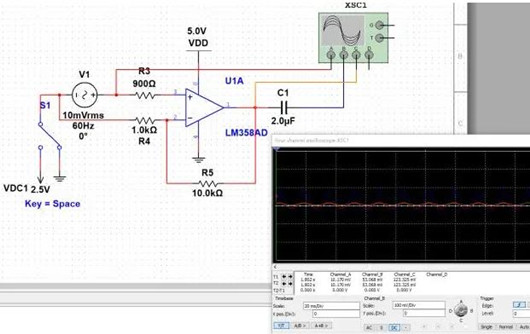

1、藍色波形出現了嚴重的負半軸失真現象，而且放大倍數遠遠低于11倍。
這就是單電源供電運放有無偏置下的放大影響。
備注：
1、同向輸入端串聯的電阻R3主要是為了補償反向輸入端因?yàn)槠秒娏鳟a(chǎn)生的電壓影響，設計的過程中建議加上，如果放大倍數大的情況下是能起到很好的補償作用，常見于跨阻運放對光電流進行放大，同時這也是一種好的習慣。
2、如果是反向放大的，信號源直接接反向端即可。
放大后的信號與原始信號相位相差180度。
