三極管放大電路基極偏置電阻計算
三極管放大電路需要合理選擇偏置電路，才能建立正常的直流工作點，才能將微弱的交流信號在電路中疊加完成放大作用。
為了不失真地放大信號，需要設定一定的直流電流通過三極管基極、集電極、發射極之間，稱為偏置電流。同時也需要設定一定的直流電壓加在三極管各極之間，稱為偏置電壓。
偏置電路是三極管放大電路的重點，確定了偏置電路電阻值，也就確定偏置電流和偏置電壓。
下面進行計算講解：

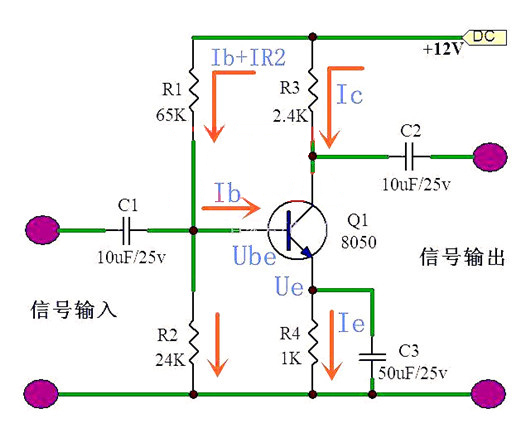

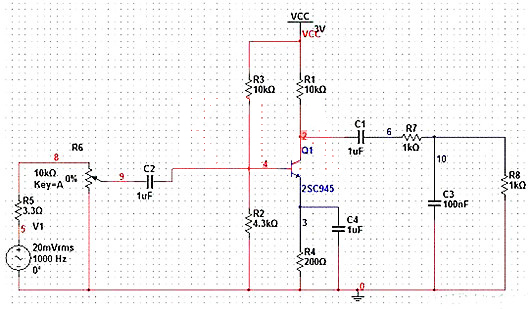

三極管放大電路圖
一：計算下偏置電阻R2值
Ube：三極管基極發射極電壓，鍺晶體三極管約為0.2V；硅晶體三極管約為0.6-0.7V。
三極管8050是硅管，設Ube=0.65V、Ic=Ie=2.5MA、放大倍數Hfe=200
Ib=Ic/Hfe=2.5*10∧-3/200=12.5uA (10∧-3即10的負3次方)
設：流過R2電阻的基極電流Ib的10倍
IR2=10*12.5*10∧-6=125uA (10∧-6即10的負6次方)
設：Ue為電源電壓12V的20%。
Ue=12*20%=2.4V
UR2=Ube+Ue=0.65+2.4=3.05V
R2=UR2/IR2=3.05V/125*10∧-6=24.4K,取值：24K
二：計算上偏置電阻R1值
IR1=Ib+IR2=125+12.5=137.5uA
電源電壓：12V
UR1=12V-UR2=12-3.05=8.95V
R1=UR1/IR1=8.95/137.5*10∧-6=65K
三：計算反饋電阻R4值
R4=Ue/Ie=2.4/2.5*10∧-3=960Ω（歐姆），取值：1K
四：計算負載電阻R3值
Uce:三極管集電極與發射極電壓。
Uce為1/2電源電壓時可以獲得最大電壓輸出。
Uce=12*1/2=6V
R3=Uce/Ic=6/2.5*10∧-3=2.4K

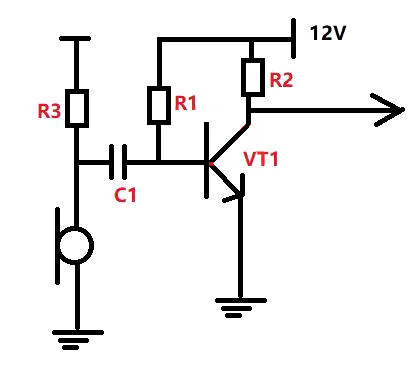

話筒音量放大電路圖
如上圖所示：R1為三極管基極偏置電阻，阻值不能大也不能小，應該怎樣計算呢？
計算這種電阻我們需要知道幾個參數：
1、三極管允許通過的最大電流
2、三極管的放大倍數
3、此電路的供電電壓
R1的大小影響三極管B→E通過的電流，那電源電壓為12V，設三極管的最大通過電流為1A。
解：12V/1A=12R，那么R2的阻值就應該為12歐姆，這時候三極管剛好可以通過1安培的電流。
三極管通過電流最大為1A，那么三極管基極正向偏置電流就應該為1A的一半，這時候三極管剛好在半導通狀態。那么基極的電流就應該是1A/2=500mA=0.5A
現在假設三極管的放大倍數為100倍（具體倍數自己萬用表HFE檔位測量），那么基極的電流就應該是500mA/100倍=5mA=0.005A
現在算出基極通入0.005A電流時三極管剛好是處于半導通狀態，現在需要考慮的是當電流流經三極管后會產生壓降（0.5V~0.7V）
那如果我們按1V算，12V-1V=11V這11V是正常工作時的電壓，那么根據歐姆定律就有11V/0.005A（5mA）=2200R（2.2K），
由上述公式可計算出這個電路的基極偏置電阻R1的大小為2.2K時，三極管處于半導通狀態，由話筒來的交流信號經過電容C1耦合后可以被三極管放大。
信號放大電路
