集成運放的參數較多，其中主要參數分為直流指標和交流指標，外加所有芯片都有極限參數。下面分別對各指標作簡單解釋。
極限參數

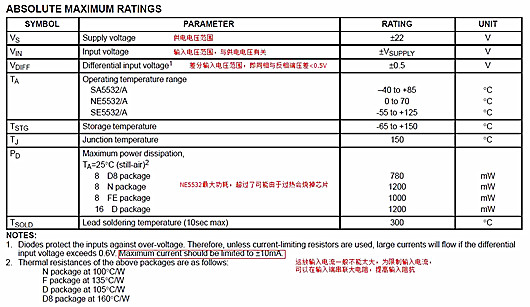

主要用于確定運放電源供電的設計（提供多少V電壓、最大電流不能超過多少），比如NE5532的極限參數如下：
直流指標
運放主要直流指標有輸入失調電壓、輸入失調電壓的溫度漂移（簡稱輸入失調電壓溫漂）、輸入偏置電流、輸入失調電流、輸入偏置電流的溫度漂移（簡稱輸入失調電流溫漂）、差模開環直流電壓增益、共模抑制比、電源電壓抑制比、輸出峰-峰值電壓、最大共模輸入電壓、最大差模輸入電壓。

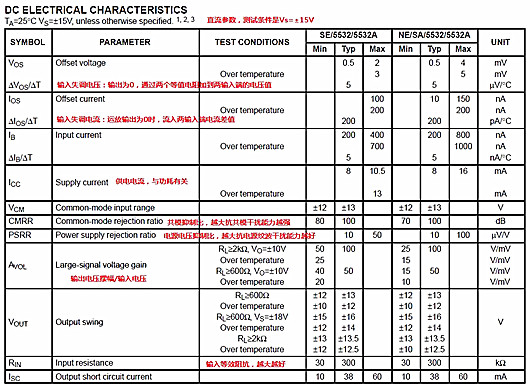

NE5532的直流指標如下：
輸入失調電壓Vos：
輸入失調電壓定義為集成運放輸出端電壓為零時，兩個輸入端之間所加的補償電壓。輸入失調電壓實際上反映了運放內部的電路對稱性，對稱性越好，輸入失調電壓越小。
輸入失調電壓是運放的一個十分重要的指標，特別是精密運放或是用于直流放大時。輸入失調電壓與制造工藝有一定關系，其中雙極型工藝（即上述的標準硅工藝）的輸入失調電壓在±1~10mV之間；采用場效應管做輸入級的，輸入失調電壓會更大一些。
對于精密運放，輸入失調電壓一般在1mV以下。輸入失調電壓越小，直流放大時中間零點偏移越小，越容易處理。所以對于精密運放是一個極為重要的指標。
輸入失調電壓的溫度漂移（簡稱輸入失調電壓溫漂）ΔVos/ΔT：
輸入失調電壓的溫度漂移定義為在給定的溫度范圍內，輸入失調電壓的變化與溫度變化的比值。
這個參數實際是輸入失調電壓的補充，便于計算在給定的工作范圍內，放大電路由于溫度變化造成的漂移大小。一般運放的輸入失調電壓溫漂在±10~20μV/℃之間，精密運放的輸入失調電壓溫漂小于±1μV/℃。
輸入偏置電流iOS：
輸入偏置電流定義為當運放的輸出直流電壓為零時，其兩輸入端的偏置電流平均值。輸入偏置電流對進行高阻信號放大、積分電路等對輸入阻抗有要求的地方有較大的影響。
輸入偏置電流與制造工藝有一定關系，其中雙極型工藝（即上述的標準硅工藝）的輸入偏置電流在±10nA~1μA之間；采用場效應管做輸入級的，輸入偏置電流一般低于1nA。
輸入失調電流的溫度漂移（簡稱輸入失調電流溫漂）Δios/ΔT：
最大共模輸入電壓Vcm：
最大共模輸入電壓定義為，當運放工作于線性區時，在運放的共模抑制比特性顯著變壞時的共模輸入電壓。
一般定義為當共模抑制比下降6dB 是所對應的共模輸入電壓作為最大共模輸入電壓。最大共模輸入電壓限制了輸入信號中的最大共模輸入電壓范圍，在有干擾的情況下，需要在電路設計中注意這個問題。
共模抑制比CMRR：
共模抑制比定義為當運放工作于線性區時，運放差模增益與共模增益的比值。共模抑制比是一個極為重要的指標，它能夠抑制差模輸入中的共模干擾信號。
由于共模抑制比很大，大多數運放的共模抑制比一般在數萬倍或更多，用數值直接表示不方便比較，所以一般采用分貝方式記錄和比較。一般運放的共模抑制比在80~120dB之間。
電源電壓抑制比PSRR：
電源電壓抑制比定義為當運放工作于線性區時，運放輸入失調電壓隨電源電壓的變化比值。電源電壓抑制比反映了電源變化對運放輸出的影響。
對于電源電壓抑制比低的運放，運放的電源需要作認真細致的處理, 否則電源的紋波會引入到輸出端。當然，共模抑制比高的運放，能夠補償一部分電源電壓抑制比，另外在使用雙電源供電時，正負電源的電源電壓抑制比可能不相同。
輸出峰-峰值電壓Vout：
輸出峰-峰值電壓定義為，當運放工作于線性區時，在指定的負載下，運放在當前大電源電壓供電時，運放能夠輸出的最大電壓幅度。除低壓運放外，一般運放的輸出輸出峰-峰值電壓大于±10V。
一般運放的輸出峰-峰值電壓不能達到電源電壓，這是由于輸出級設計造成的，現代部分低壓運放的輸出級做了特殊處理，使得在10k?負載時，輸出峰-峰值電壓接近到電源電壓的50mV以內，所以稱為滿幅輸出運放，又稱為軌到軌（raid-to-raid）運放。
需要注意的是，運放的輸出峰-峰值電壓與負載有關，負載不同，輸出峰-峰值電壓也不同；運放的正負輸出電壓擺幅不一定相同。對于實際應用，輸出峰- 峰值電壓越接近電源電壓越好，這樣可以簡化電源設計。但是現在的滿幅輸出運放只能工作在低壓，而且成本較高。
輸入阻抗Rin:
輸入阻抗反映輸入對運放性能的影響，選擇運放時輸入阻抗越大越好。

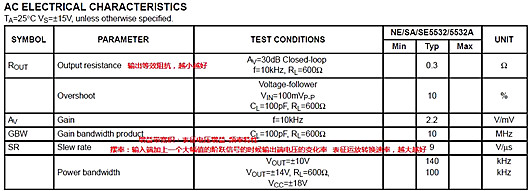

交流指標
運放主要交流指標有開環帶寬、單位增益帶寬、轉換速率SR、全功率帶寬、建立時間、等效輸入噪聲電壓、差模輸入阻抗、共模輸入阻抗、輸出阻抗。
交流指標中有許多很重要的參數，尤其單位增益帶寬和壓擺率，分別在小信號和大信號運放選型中尤其有用。
輸出阻抗Rout：
輸入阻抗反映運放輸出端帶負載能力，越小越好。
開環增益Av：
開環條件下運放能達到的最大增益。
開環帶寬：
開環帶寬定義為，將一個恒幅正弦小信號輸入到運放的輸入端，從運放的輸出端測得開環電壓增益從運放的直流增益下降3db（或是相當于運放的直流增益的0.707）所對應的信號頻率。這用于很小信號處理。NE5532數據手冊中貌似沒有這項參數。
單位增益帶寬GB（NE5532中使用增益帶寬積GBW衡量）
單位增益帶寬定義為，運放的閉環增益為1倍條件下，將一個恒幅正弦小信號輸入到運放的輸入端，從運放的輸出端測得閉環電壓增益下降 3db（或是相當于運放輸入信號的0.707）所對應的信號頻率。
單位增益帶寬是一個很重要的指標，對于正弦小信號放大時，單位增益帶寬等于輸入信號頻率與該頻率下的最大增益的乘積，換句話說，就是當知道要處理的信號頻率和信號需要的增以后，可以計算出單位增益帶寬，用以選擇合適的運放。這項參數用于小信號處理中運放選型。
壓擺率（轉換速率）SR：
運放接成閉環條件下，將一個大信號（含階躍信號）輸入到運放的輸入端，從運放的輸出端測得運放的輸出上升速率。由于在轉換期間，運放的輸入級處于開關狀態，所以運放的反饋回路不起作用，也就是轉換速率與閉環增益無關。
轉換速率對于大信號處理是一個很重要的指標，對于一般運放轉換速率SR<=10V/μs，高速運放的轉換速率SR>10V/μs。目前的高速運放最高轉換速率SR達到 6000V/μs。這用于大信號處理中運放選型。
全功率帶寬：
在額定的負載時，運放的閉環增益為1倍條件下，將一個恒幅正弦大信號輸入到運放的輸入端，使運放輸出幅度達到最大（允許一定失真）的信號頻率。這個頻率受到運放轉換速率的限制。
近似地，全功率帶寬=轉換速率/2πVop（Vop是運放的峰值輸出幅度）。全功率帶寬是一個很重要的指標，用于大信號處理中運放選型。
