LM358內部包括有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與 電源電壓無關。它的使用范圍包括傳感放大器、直流增益模組,音頻放大器、工業控制、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。 LM358的封裝形式有塑封8引線雙列直插式和貼片式。

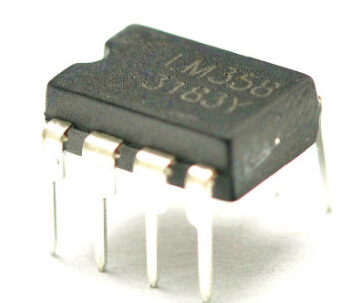

圖1 外形圖
1.LM358特性
(1)內部頻率補償
(2)直流電壓增益高(約100dB)
(3)單位增益頻帶寬(約1MHz)
(4)電源電壓范圍寬：?jiǎn)坞娫?3—30V);雙電源(±1.5一±15V)
(5)低功耗電流，適合于電池供電
(6)低輸入偏流
(7)低輸入失調電壓和失調電流
(8)共模輸入電壓范圍寬，包括接地
(9)差模輸入電壓范圍寬，等于電源電壓范圍
(10)輸出電壓擺幅大(0至Vcc-1.5V)
2.LM358參數
(1)輸入偏置電流45 nA
(2)輸入失調電流50 nA
(3)輸入失調電壓2.9mV
(4)輸入共模電壓最大值VCC~1.5 V
(5)共模抑制比80d
(6)電源抑制比100dB
3.工作原理
8腳主供電輸入，2腳電壓與3腳電壓比較，6腳電壓與5腳電壓比較，分別對應兩個獨立的輸出：1OUT與2OUT
當1IN+大于1IN- 2IN+大于2IN-時，1OUT 2OUT輸出高電平;
當1IN+小于1IN- 2IN+小于2IN-時，1OUT 2OUT輸出低電平;
LM358輸出端不需要上拉電阻，輸出電壓范圍為：0V~VCC-1.5V，這點與LM393是不同的。

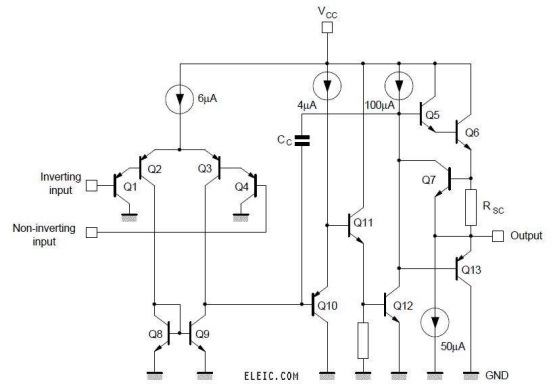

圖2 內部電路原理圖
4.引腳圖及功能
LM358的封裝形式有塑封8引線雙列直插式和貼片式。引腳圖如下：

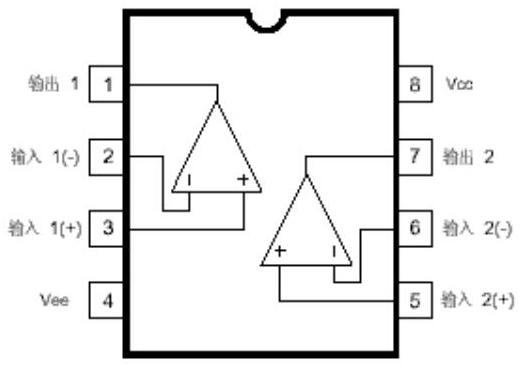

圖3 引腳排列圖

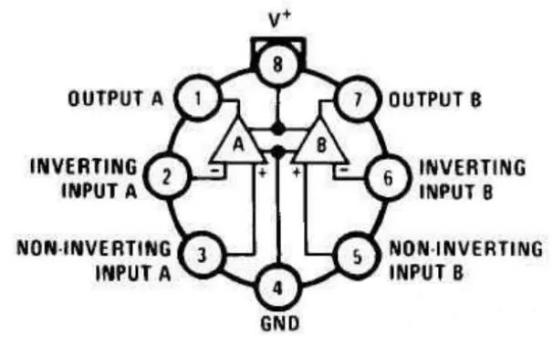

圖4 圓形金屬殼封裝管腳圖
LM358引腳功能：
1腳是輸出端
2腳是反相輸入端
3腳是同相輸入端
4腳是負電源(雙電源工作時)或地(單電源工作時)
5腳是同相輸入端
6腳是反相輸入端
7腳是輸出端
8腳是正電源
1、2、3腳是一個運放通道，5、6、7腳為另一運放通道。
5.封裝尺寸及外形圖

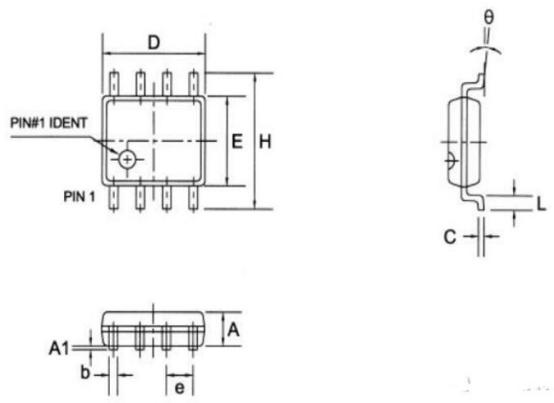

圖5 封裝外形圖

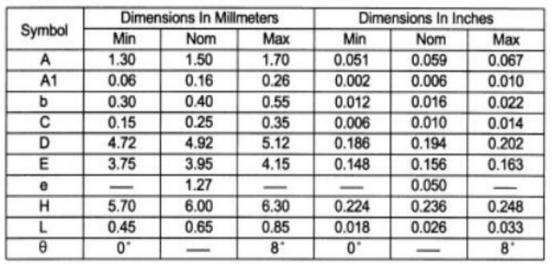

圖6 封裝外形圖
6.注意事項
LM358是雙運放組成的運算放大器，可以單電源供電，也可以雙電源供電。常用來做電壓信號采集的前端電壓跟隨器，同時起到增加輸入阻抗的作用，避免影響被測量的電壓值。
LM358當工作在單電源5V供電時，當IN+從0~5V輸入，其輸出電壓OUT只能從0~3.7V，而不是0~5V，也就是說，當IN+輸入0~3.7V時，電壓可以跟隨到OUT，當輸入大于3.7V時，輸出將還是3.7V，大不了了。
由于LM358是射極輸出，輸出范圍最多為VEE+0.7~VCC-0.7，和TL082一樣，都沒有rail to rail的性能，輸出最高為3.xV。
解決辦法：
(1)用的rail to rail的運放，換IC，不用LM358了，用一個滿幅電壓運放，業內稱為rail to rail的運放，例如工業中常用的TLC2262，引腳功能和LM358一樣，也就是說兩個可以互換，但是，當IN+為0~5V時，TLC2262的OUT可以從0~5V，當然，TLC2262的價格要比LM358貴。此芯片已被廣泛應用于各種工業場合，在成本不是很敏感的前提下，請君放心使用!
(2)在設計中把滿幅輸出電壓設計為比電源低2V，保證輸出在LM358的工作區間內。
以上就是LM358的特性、參數、工作原理、引腳功能、封裝以及注意事項介紹了。目前能替代LM358的型號有LM258JG，LM258N，LM258P，LM2904J，LM2904JG，LM2904N，LM2904P，LM358，LM358AN，LM358AT，LM358J等等。
