相信大家正在學習有關·二極管、三極管方面的知識，現在你一定知道了很多種各種各樣的三極管了吧，但是對于參數是不是都知道了呢，下面我們就說說8050三極管參數，希望對你有幫助。
三極管8050參數
8050是非常常見的NPN型晶體三極管，在各種放大電路中經?？吹剿瑧?yīng)用范圍很廣，主要用于高頻放大。 參數：類型:開關型;
極性:NPN;
材料:硅;
最大集電極電流(A):0.5 A;
直流電增益：10 to 60;
功耗：625 mW;
最大集電極-發射極電壓(VCEO):25;
特征頻率：150 MHz
PE8050 硅 NPN 30V 1.5A 1.1W
3DG8050 硅 NPN 25V 1.5A FT=190 *K
2SC8050 硅 NPN 25V 1.5A FT=190 *K
MC8050 硅 NPN 25V 700mA 200mW 150MHz
CS8050 硅 NPN 25V 1.5A FT=190 *K

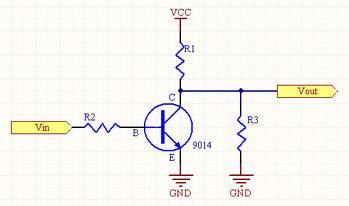

8050三極管參數
8050三極管能用哪些三極管代替？
8050三極管能用2SC2060、2SC1846代替。8050三極管技術參數：類型為開關型;極性為NPN;材料為硅;最大集電極電流(A)為0.5 A;功耗為625 mW;最大集電極-發射極電壓(VCEO)為25;特征頻率為150 MHz。
三極管具有電流放大作用，三極管在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區。
排列方式有PNP和NPN兩種。三極管(也稱晶體管)在中文含義里面只是對三個引腳的放大器件的統稱，我們常說的三極管。
極管管腳識別方法：
(a) 判定基極。用萬用表R×100或R×1k擋測量管子三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極 均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值 都較小，則可判定被測管子為PNP型三極管;如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較小，則被測三極管為NPN型管如 8050，9014,9018。
8050三極管參數
(b) 判定三極管集電極c和發射極e。(以PNP型三極管為例)將萬用表置于R×100或R×1K擋，用手捏住基極和假定集電極(假定剩下的兩極任意一個為集電極、一個為發射極)，黑表筆接觸假定集電極，紅表筆接觸假定發射極指針有較大偏轉則假定正確，反正錯誤。進一步驗證，替換假定集電極和假定發射極，重復操作，兩次中指針偏轉較大的假定正確;npn型紅黑表筆相反。
不拆卸三極管判斷其好壞的方法：
在實際應用中，小功率三極管多直接焊接在印刷電路板上，由于元件的安裝密度大，拆卸比較麻煩，所以在檢測時常常通過用萬用表直流電壓擋，去測量被測管子各引腳的電壓值，來推斷其工作是否正常，進而判斷三極管的好壞。
如果是像8050 ，9014一樣NPN的用萬用表檢測他們的引腳，黑表筆接一個極，用紅筆分別接其它兩極，兩個極都有5K阻值時，黑表筆所接就是B極。這時用黑紅兩表筆分別接其它兩極，黑表筆所接那個極和B極，表指示阻值小的那個黑表所接就是C 極。(以上所說為用指針表所測，數字表為紅筆數字萬用表內部的正負級是和指針表相反的。)
