分享一個三極管與繼電器電流切換電路，此電路可以應用在車床，馬達控制，風扇控制，制冷設備控制等等。
一.工作原理如下：

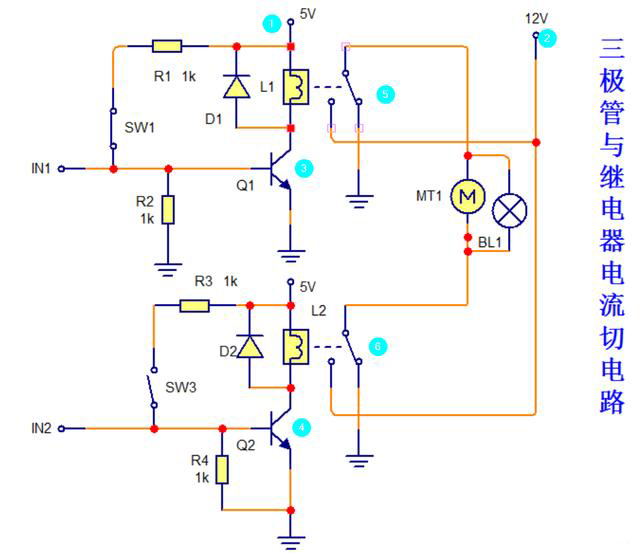

1.通過以下圖可以看出此電路由2只NPN三極管、2只繼電器、負載由MT1(馬達)、BL1(燈泡)組成，電路供電采用5V進行，另外負載供電采用12V 。

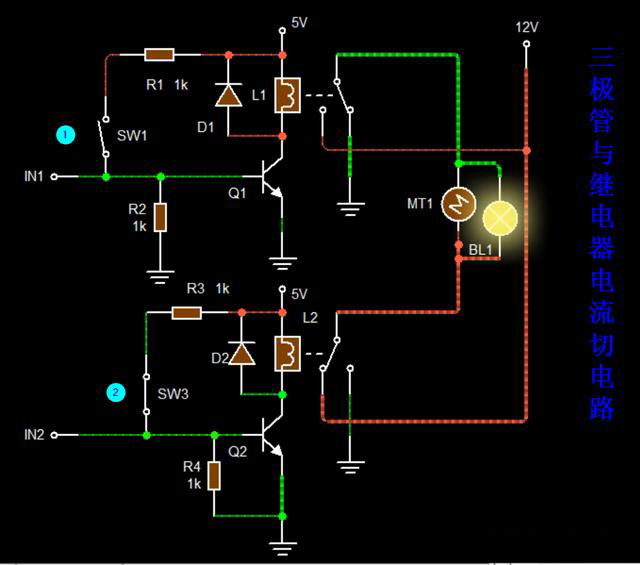

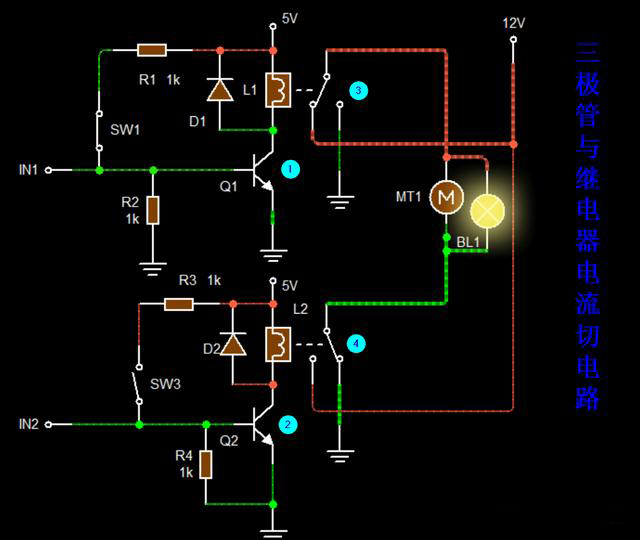

2.當SW1閉合時電路中Q1導通，此刻繼電器L1導通，常閉變?yōu)槌ｉ_給馬達提供一個正向電壓，另外SW3斷開所以Q2是截止的，所以L2繼電器不導通，觸頭處于常閉狀態接地，所以燈泡亮馬達會正向轉。

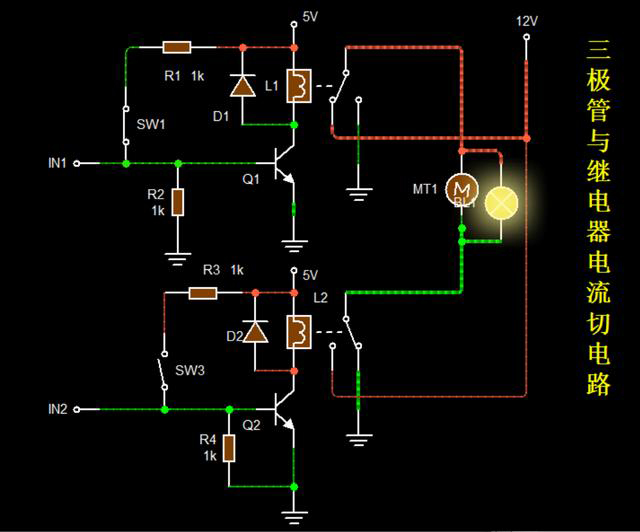

3.當SW1斷開時電路中Q1截止，此刻繼電器L1不導通，L1繼電器處于常閉狀態(接地),另外SW3閉合所以Q2是導通的，所以L2繼電器導通，觸頭處于常開狀態(供電)，所以燈泡亮馬達會反向轉。

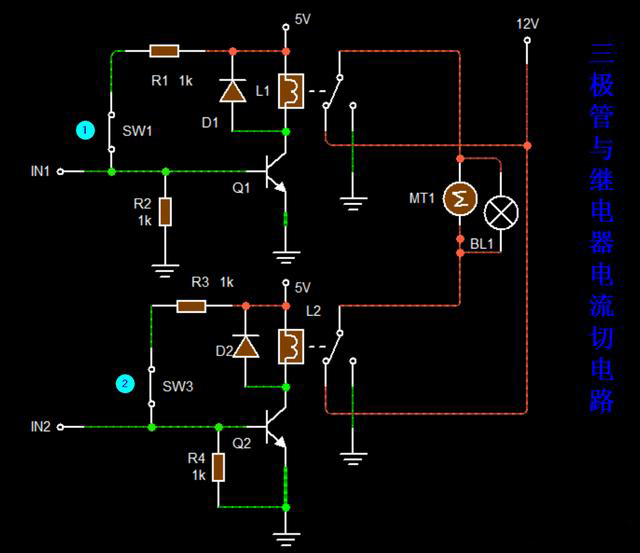

4.當SW1&SW3閉合時Q1&Q2全部導通此刻繼電器L1&L2全部導通，兩個繼電器處于常開狀態(供電)這樣馬達與燈泡兩部都是12V沒有壓差，這樣就沒有電流，所以燈泡亮馬達都不會工作。
