直流電機的正負極如果電源接反了，只要接入的電壓在額定電壓范圍內是不會燒壞的。直流電機的繞組都是由銅線繞制而成，接入直流后，繞組就相當于一個電阻，而我們都知道電阻是沒有方向性的，所以電機也不會燒壞，那么電源接反后對電機有什么影響呢？
電源接反后，電機就會反轉，僅此而已，電機不會燒壞，只是轉動方向變了。在控制直流電機時，只要在兩個電極上接入合適電源電機就會轉動，如果要實現電機轉向的控制，只需要改變電源的接入極性就可以。做過電驅的朋友應該清楚H橋電路，該電路就能實現電機轉動方向的控制。

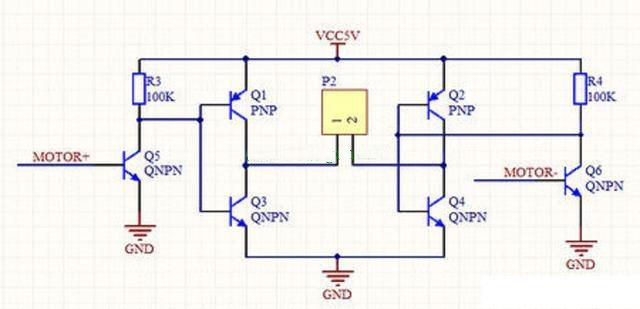

如下圖所示，就是由四個三極管所構成的H橋電路，中間的P2為電機，MOTOR+和MOTOR-為轉向控制引腳。當MOTOR+為高電平，MOTOR-為低電平時，三極管Q1和Q4導通，此時的電流流向?yàn)閂CC→Q1→電機→Q4→GND，假設此時電機的方向?yàn)檎颉?br />
當MOTOR-為高電平，MOTOR+為低電平時，三極管Q2和Q3導通，此時的電流流向?yàn)閂CC→Q2→電機→Q3→GND，則此時電機的方向?yàn)榉聪颉?/div>
此H橋電路實現了電機轉向的方向調節。其實就是將流過電流的方向做了個反向。所以，直流電機的電源接反后，不會燒壞電機而只是電機的轉向發生了變化。
