TVS瞬變二極管的分類介紹

所謂TVS瞬態抑制二極管是干什么的呢？TVS二極管，是一種在穩壓管工藝基礎上發展起來的新型高效電路保護元器件，憑借自身獨特的亮點（PS級響應速度、高瞬態功率、箝位電壓易控制、擊穿電壓偏差小、低漏電流、高可靠性、小體積、低電容等特點）在電路保護元器件領域獨樹一幟，脫穎而出。不可否認，TVS二極管的叫法五花八門，不同的人叫法都不一樣。為此，關鍵問題了，采購商們是根據什么規律來叫的呢？關于TVS二極管的分類，您知道多少？一起來聽聽專業的電路保護元器件廠家的肺腑之言吧！

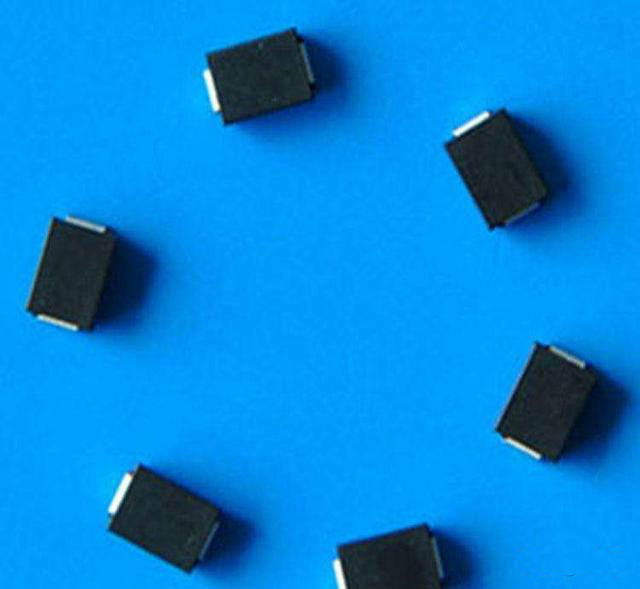

貼片TVS管和直插TVS管

TVS管按照封裝和內部結構，可分為：貼片TVS管、軸向引線TVS管、雙列直插TVS管陣列。烜芯微自主研發的貼片瞬態抑制二極管系列有：SMF、TPSMF、SMF4L、SMAJ、P4SMA、TPSMAJ、SMBJ、P6SMB、SMA6J、TPSMBJ、SMB10J、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、SM5S、SM6S、5.0SMDJ、TP5.0SMDJ、SACB（低電容TVS管）、SM8S等系列；直插TVS管系列有：P4KE、SA、P6KE、1.5KE、3KP、5KP、LDP、15KP、30KP、SAC等系列。不難看出，TVS管種類繁多，不同的電路防護解決設計方案，對應不同系列的TVS管產品。

雙向TVS管和單向TVS管

TVS管按照極性，可分為：雙向TVS管和單向TVS管。單向TVS管的功能特性與穩壓二極管類似；而雙向TVS管的功能特性相當于2個穩壓二極管反向串聯的功能。一旦電路防護確定是防止過高電壓和瞬態浪涌，相信很多采購商都會要求FAE現場工程師優先測試TVS管是否能夠滿足電路保護的防護需求。一般而言，直流電路中選用單向TVS管，交流電路選用雙向TVS管，多路保護電路選用TVS管陣列。那么，如何快速地區分瞬態抑制二極管的單雙向呢？

1）看型號：盡管不同品牌，其型號命名方式不一樣，但還是有規律的。以品牌烜芯微為例，型號尾部字母A代表單向，CA代表雙向。

2）看規格書：一般在第一頁就有描述，雙向為雙向導通，單向為單向導通；

3）萬用表測試：單向一邊通，雙向兩邊都有電壓；

大功率TVS管和小功率TVS管

TVS管按照功率大小，可分為：大功率TVS管和小功率TVS管，這兩者都用途上有很大的差別。大功率瞬態抑制二極管結電容可以達到上百pF，響應速度在1ns以下，具有很大的散熱片，主要用在電源饋線上；而小功率TVS二極管，結電容在0.3pF以下，ps級響應速度，主要集中應用在高密度場合。目前，業內普遍把3000W以上的TVS定義為大功率TVS管。SM8S系列，峰值脈沖功率6600W。
