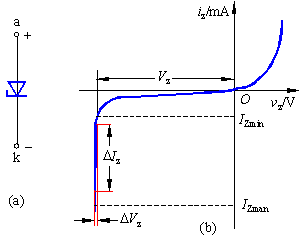

穩壓二極管（也稱為齊納二極管）是通過特殊工藝制造的結型硅半導體二極管，其代表性符號如所示。這種管的雜質濃度相對較大，并且空間電荷區中的電荷密度高且窄，并且容易形成強電場。當反向電壓施加到某個值時，反向電流急劇增加，導致反向擊穿，其特性如所示。圖中的VZ表示反向擊穿電壓，即齊納二極管的穩定電壓。齊納二極管的電壓調節原理是，對于反向擊穿區域，當電流變化很大時，僅引起小的電壓變化，即電壓基本不變。反向擊穿曲線越陡，動態電阻越小，齊納二極管的電壓調節性能越好。
在調節器電壓調節器電路中，通常添加限流電阻器R以使齊納電流工作在IZmax和IZmix的電壓調節范圍內。
穩壓管的伏安特性
