      MOSFET柵極應用電路
      MOSFET柵極
      在看MOSFET柵極應用電路前,我們了解一下MOSFET柵極根據三極管的原理開發出的新一代放大元件,有3個極性,柵極,漏極,源極,它的特點是柵極的內阻極高,采用二氧化硅材料的可以達到幾百兆歐,屬于電壓控制型器件。場效應晶體管(FieldEffectTransistor縮寫(FET))簡稱場效應管。由多數載流子參與導電,也稱為單極型晶體管。它屬于電壓控制型半導體器件。
      MOSFET柵極電壓對電流的影響
      MOSFET柵極應用電路
      FET通過影響導電溝道的尺寸和形狀,控制從源到漏的電子流(或者空穴流)。溝道是由(是否)加在柵極和源極的電壓而創造和影響的(為了討論的簡便,這默認體和源極是相連的)。導電溝道是從源極到漏極的電子流。
      耗盡模式
      在一個n溝道"耗盡模式"器件,一個負的柵源電壓將造成一個耗盡區去拓展寬度,自邊界侵占溝道,使溝道變窄。如果耗盡區擴展至完全關閉溝道,源極和漏極之間溝道的電阻將會變得很大,F(xiàn)ET就會像開關一樣有效的關閉(如右圖所示,當柵極電壓很低時,導電溝道幾乎不存在)。類似的,一個正的柵源電壓將增大溝道尺寸,而使電子更易流過(如右圖所示,當柵極電壓足夠高時,溝道導通)。
      增強模式
      相反的,在一個n溝道"增強模式"器件中,一個正的柵源電壓是制造導電溝道所必需的,因?yàn)樗豢赡茉诰w管中自然的存在。正電壓吸引了體中的自由移動的電子向柵極運動,形成了導電溝道。但是首先,充足的電子需要被吸引到柵極的附近區域去對抗加在FET中的摻雜離子;這形成了一個沒有運動載流子的被稱為耗盡區的區域,這種現象被稱為FET的閾值電壓。更高的柵源電壓將會吸引更多的電子通過柵極,則會制造一個從源極到漏極的導電溝道;這個過程叫做"反型"。
      MOSFET柵極應用電路的作用
      1:去除電路耦合進去的噪音,提高系統的可靠性。
      2:加速M(fèi)OSFET的導通,降低導通損耗。
      3:加速M(fèi)OSFET的關斷,降低關斷損耗。
      4:降低MOSFET DI/DT,保護MOSFET同時抑制EMI干擾。
      5:保護柵極,防止異常高壓條件下柵極擊穿。
      6:增加驅動能力,在較小的信號下,可以驅動MOSFET。
      首先說一下電源IC直接驅動,下圖是我們最常用的直接驅動方式,在這類方式中,我們由于驅動電路未做過多處理,因此我們進行PCB  LAYOUT時要盡量進行優化。如縮短IC至MOSFET的柵極走線長度,增加走線寬度,盡量將Rg放置在離MOSFET柵極較進的位置,從而達到減少寄生電感,消除噪音的目的.
      (一)直接驅動

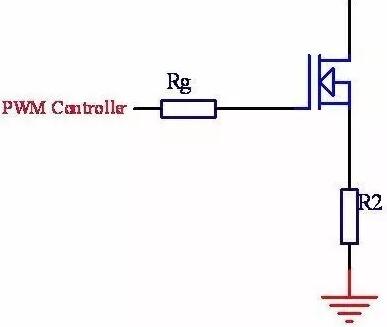

      首先說一下電源IC直接驅動,下圖是我們最常用的直接驅動方式,在這類方式中,我們由于驅動電路未做過多處理,因此我們進行PCB  LAYOUT時要盡量進行優化。如縮短IC至MOSFET的柵極走線長度,增加走線寬度,盡量將Rg放置在離MOSFET柵極較進的位置,從而達到減少寄生電感,消除噪音的目的。
      MOSFET柵極應用電路
      當然另一個問題我們得考慮,那就是PWM  CONTROLLER的驅動能力,當MOSFET較大時,IC驅動能力較小時,會出現驅動過慢,開關損耗過大甚至不能驅動的問題,這點我們?cè)谠O(shè)計時需要注意。
      (二)IC內部驅動能力不足時
      當然,對于IC內部驅動能力不足的問題我們也可以采用下面的方法來解決。
      MOSFET柵極應用電路

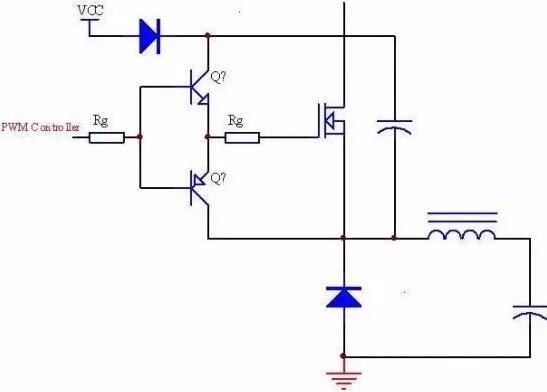

      這種增加驅動能力的方式不僅增加了導通時間,還可以加速關斷時間,同時對控制毛刺及功率損耗由一定的效果。當然這個我們?cè)贚AYOUT時要盡量將這兩個管子放的離MOSFET柵極較近的位置。這樣做的好處還有減少了寄生電感,提高了電路的抗干擾性。
      (三)增加MOSFET的關斷速度
      如果我們單單要增加MOSFET的關斷速度,那么我們可以采用下面的方式來進行。
      MOSFET柵極應用電路

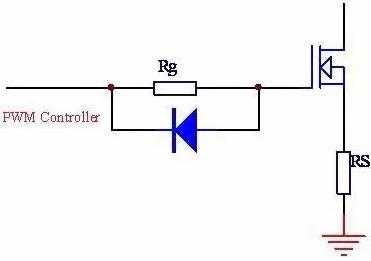

      關斷電流比較大時,能使MOSFET輸入電容放電速度更快,從而降低關斷損耗。大的放電電流可以通過選擇低輸出阻抗的MOSFET或N溝道的負的截止的電壓器件來實現,最常用的就是加加速二極管。
      柵極關斷時,電流在電阻上產生的壓降大于二極管導通壓降時,這時二極管會導通,從而將電阻進行旁路,導通后,隨著電流的減小,二極管在電路中的作用越來越小,該電路作用會顯著的減小MOSFET關斷的延遲時間。
      當然這個電路有一定的缺點,那就是柵極的電流仍然需要留過IC內部的輸出驅動阻抗,這有什么辦法解決呢?下面來講講PNP加速關斷驅動電路。
      (四)PNP加速關斷驅動電路
      PNP加速關斷電路
      MOSFET柵極應用電路

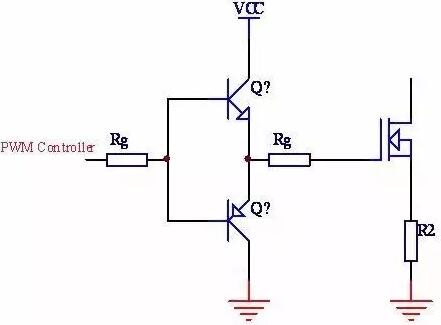

      PNP加速關斷電路是目前應用最多的電路,在加速三級管的作用下可以實現瞬間的柵源短路,從而達到最短的放電時間,之所以加二極管一方面是保護三級管基極,另一方面是為導通電流提供回路及偏置,該電路的優點為可以近似達到推拉的效果加速效果明顯,缺點為柵極由于經過兩個PN節,不能是柵極真正的達到0伏。
      (五)當源極輸出為高電壓時的驅動
      當源極輸出為高電壓的情況時,我們需要采用偏置電路達到電路工作的目的,既我們以源極為參考點,搭建偏置電路,驅動電壓在兩個電壓之間波動,驅動電壓偏差由低電壓提供,如下圖所示。
      MOSFET柵極應用電路
      當然,這個圖有點問題,其實問題就是“驅動電源”需要懸浮,要以MOS的源極共“地(給大家加深印象)
      下圖是正確的圖紙。供各位參考
      MOSFET柵極應用電路

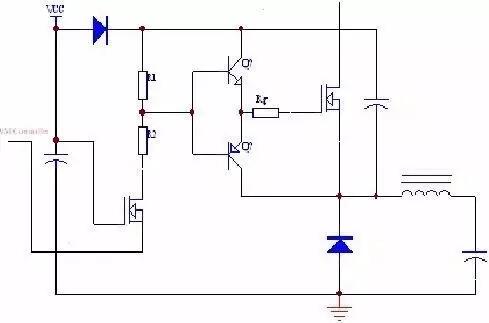

      (六)自舉逆變圖
      MOSFET柵極應用電路
      (七)滿足隔離要求的驅動

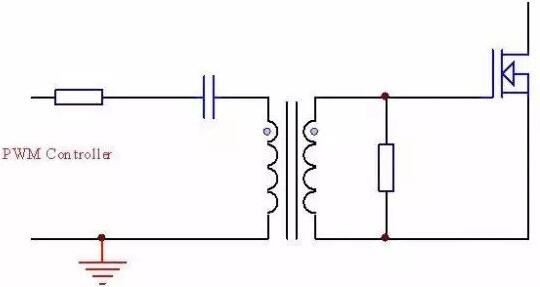

      為了滿足安全隔離的要求或者提供高端浮動?xùn)艠O驅動經常會采用變壓器驅動。這種驅動將驅動控制和MOSFET進行了隔離,可以應用到低壓及高壓電路中去,如下圖所示
      MOSFET柵極應用電路
      變壓器驅動說白了就是隔離驅動,當然現在也有專門的驅動IC可以解決,但變壓器驅動有自己的特點使得很多人一直在堅持用。
      圖中耦合電容的作用是為磁化的磁芯提供復位電壓,如果沒有這個電容,會出現磁飽和。
      與電容串聯的電阻的作用是為了防止占空比突然變化形成LC的震蕩,因此加這個電阻進行緩解。
