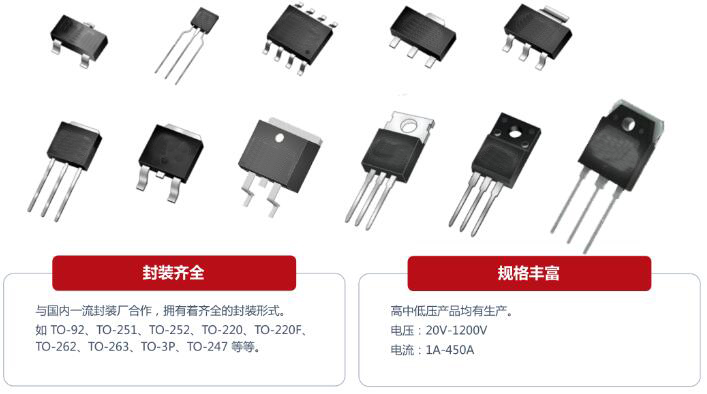

場效應管參數
型號 封裝 材料 用途 參數
7N60HTO-263NMOS開關電源7A/600V
7N65HTO-263NMOS開關電源7A/650V
840S TO-263NMOS安定器 8A/500V
4N60HTO-262NMOS充電器 4A/600V
13N50HTO-263NMOS開關電源13A/500V
24N50HTO-3PNMOS逆變器20A/500V
3510A TO-263 NMOS安定器 75A/100V
28N50HTO-3PNMOS開關電源28A/500V
75NF75 TO-263 NMOS 電動車 80A/80V
100N03A TO-263 NMOS 保護器90A/30V
2803A TO-263 NMOS 保護器 150A/30V
1N60H TO-251 NMOS 開關電源 1A/600V
1N65H TO-251 NMOS 開關電源 1A/650V
20N50HTO-220FNMOS逆變器20A/500V
2N60H TO-251 NMOS 開關電源 2A/600V
2N65H TO-251 NMOS 開關電源 2A/650V
40N20ATO-3PNMOS逆變器40A/200V
2806ATO-3PNMOS逆變器160A/60V
4N60H TO-251 NMOS 開關電源 4A/600V
4N65H TO-251 NMOS 開關電源 4A/650V
9N90HTO-220FNMOS安定器9A/900V
6110A TO-251 NMOS開關電源 12A/100V
50N06TO-220FNMOS逆變器50A/60V
1N60H TO-252 NMOS 開關電源1A/600V
5N50H TO-252NMOS安定器5A/500V
830STO-252NMOS安定器5A/550V
2N60HTO-250NMOS開關電源2A/600V
2N65HTO-250NMOS開關電源5A/650V
840STO-252NMOS安定器8A/500V
4N60HTO-252NMOS開關電源4A/600V
10N60HTO-220FNMOS逆變器9.5A/600V
10N80HTO-220FNMOS逆變器10A/800V
35P10ATO-252PMOS報警器-35A/-100V
KND4360ATO-252NMOS開關電源4A/650V
4750STO-252NMOS安定器9A/500V
50N03ATO-252NMOS保護器50A/30V
50N06BTO-252NMOS安定器50A/60V
20N40HTO-3PNMOS逆變器20A/400V
20N50HTO-3PNMOS開關電源20A/500V
3510ATO-252NMOS安定器65A/100V
23P10ATO-252PMOS報警器-23A/-100V
9N90HTO-247NMOS逆變器9A/900V
16N50HTO-247NMOS逆變器16A/500V
2N60HTO-220FNMOS開關電源2A/600V
3N80HTO-220FNMOD開關電源3A/800V
18N52HTO-247NMOS逆變器18A/500V
20N50HTO-247NMOS逆變器20A/500V
24N50HTO-247NMOS逆變器24A/500V
28N50HTO-247NMOS 逆變器28A/500V
4N60HTO-220FNMOS逆變器4A/600V
4N65ETO-220FNMOS 開關電源4.5A/600V
7N60UTO-220FNMOS 逆變器7A/600V
18N20ATO-220FNMOS開關電源18A/200V
9N90HTO-3PNMOS逆變器9A/900V
10N80HTO-3PNMOS逆變器10A/800V
16N50HTO-3PNMOS開關電源16A/500V
18N50HTO-3PNMOA逆變器18A/500V
場效應管主要參數
Idss—飽和漏源電流.是指結型或耗盡型絕緣柵場效應管中,柵極電壓
UGS=0時的漏源電流.
Up—夾斷電壓.是指結型或耗盡型絕緣柵場效應管中,使漏源間剛截止時的柵極電壓.
Ut—開啟電壓.是指加強型絕緣柵場效管中,使漏源間剛導通時的柵極電壓.
gM—跨導.是表示柵源電壓UGS—對漏極電流ID的控制才能,即漏極電流ID變化量與柵源電壓UGS變化量的比值.
gM是權衡場效應管放大才能的重要參數.
BVDS—漏源擊穿電壓.是指柵源電壓UGS一定時,場效應管正常工作所能接受的最大漏源電壓.這是一項極限參數,加在場效應管上的工作電壓必需小于BVDS.
PDSM—最大耗散功率,也是一項極限參數,是指場效應管性能不變壞時所允許的最大漏源耗散功率.
運用時,場效應管實踐功耗應小于PDSM并留有一定余量.
IDSM—最大漏源電流.是一項極限參數,是指場效應管正常工作時,漏源間所允許經過的最大電流.場效應管的工作電流不應超越
IDSMCds---漏-源電容
Cdu---漏-襯底電容
Cgd---柵-漏電容
Cgs---漏-源電容
Ciss---柵短路共源輸入電容
Coss---柵短路共源輸出電容
Crss---柵短路共源反向傳輸電容
D---占空比（占空系數，外電路參數）
di/dt---電流上升率（外電路參數）
dv/dt---電壓上升率（外電路參數）
ID---漏極電流（直流）
IDM---漏極脈沖電流
ID(on)---通態漏極電流
IDQ---靜態漏極電流（射頻功率管）
IDS---漏源電流
IDSM---最大漏源電流
IDSS---柵-源短路時，漏極電流
IDS(sat)---溝道飽和電流（漏源飽和電流）
IG---柵極電流（直流）
IGF---正向柵電流
IGR---反向柵電流
IGDO---源極開路時，截止柵電流
IGSO---漏極開路時，截止柵電流
IGM---柵極脈沖電流
IGP---柵極峰值電流
IF---二極管正向電流
IGSS---漏極短路時截止柵電流
IDSS1---對管第一管漏源飽和電流IDSS2---對管第二管漏源飽和電流
Iu---襯底電流
Ipr---電流脈沖峰值（外電路參數）
gfs---正向跨導
Gp---功率增益
Gps---共源極中和高頻功率增益
GpG---共柵極中和高頻功率增益
GPD---共漏極中和高頻功率增益
ggd---柵漏電導
gds---漏源電導
K---失調電壓溫度系數
Ku---傳輸系數L---負載電感（外電路參數）
LD---漏極電感
Ls---源極電感
rDS---漏源電阻
rDS(on)---漏源通態電阻
rDS(of)---漏源斷態電阻
rGD---柵漏電阻
rGS---柵源電阻
Rg---柵極外接電阻（外電路參數）
RL---負載電阻（外電路參數）
R(th)jc---結殼熱阻
R(th)ja---結環熱阻
PD---漏極耗散功率PDM---漏極最大允許耗散功率
PIN--輸入功率
POUT---輸出功率
PPK---脈沖功率峰值（外電路參數）
to(on)---開通延遲時間
td(off)---關斷延遲時間
ti---上升時間
ton---開通時間
toff---關斷時間
tf---降落時間
trr---反向恢復時間
Tj---結溫
Tjm---最大允許結溫
Ta---環境溫度
Tc---管殼溫度
Tstg---貯成溫度
VDS---漏源電壓（直流）
VGS---柵源電壓（直流）
VGSF--正向柵源電壓（直流）
VGSR---反向柵源電壓（直流）
VDD---漏極（直流）電源電壓（外電路參數）
VGG---柵極（直流）電源電壓（外電路參數）
Vss---源極（直流）電源電壓（外電路參數）
VGS(th)---開啟電壓或閥電壓V（BR）
DSS---漏源擊穿電壓V（BR）
GSS---漏源短路時柵源擊穿電壓VDS(on)---漏源通態電壓
VDS(sat)---漏源飽和電壓
VGD---柵漏電壓（直流）
Vsu---源襯底電壓（直流）
VDu---漏襯底電壓（直流）
VGu---柵襯底電壓（直流）
Zo---驅動源內阻
η---漏極效率（射頻功率管）
Vn---噪聲電壓
aID---漏極電流溫度系數
ards---漏源電阻溫度系數
