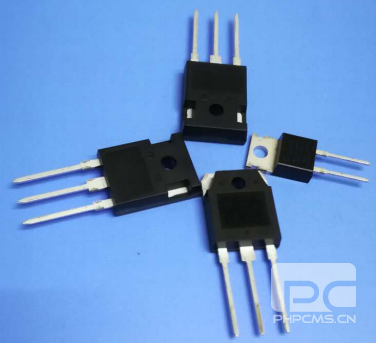

快恢復二極管FRD是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

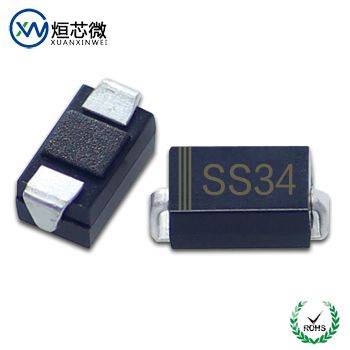

肖特基二極管SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。
二極管的Vf值為正向?qū)妷骸Ｔ趨?shù)表中的Vf值是當Io在額定數值時的最大壓降，那當Io并沒有那么大時，電流小， Vf相應也就會小。二極管測試參數中IR是指漏電流、IF是二極管的型號也就是安培數、VR是二極管的最大流通電流。簡單來說，就是二極管在規定的正向電壓VF下，通過極間的電流；硅整流管、硅堆在規定的使用條件下，在正弦半波中允許連續通過的最大工作電流（平均值），二極管在額定功率下允許通過的最大正向直流電流。
快恢復二極管相對于肖特基二極管而言VF是比較高的，現在我們就來探討下為什么快恢復二極管的VF比肖特基二極管要高。
快恢復二極管耐壓值都是在200V以上，20A同一TO-263封裝的快恢復二極管，200V時的VF是1V以下，300V時的VF是1.1，400V的VF是在1.3，由此可以看出，耐壓值越大，VF值越大，這個結論是成立的。如果還有質疑的朋友，我們還可以探討一下快恢復二極管和肖特基二極管的比較。
肖特基二極管的耐壓值都是在200V以下，200V時的VF是0.9，100-150V時的VF是在0.8-0.88之間，100V以下在0.6左右，和快恢復二極管200V以上的對比，更能凸顯耐壓值越大，VF越高的說法，因此也說明了為什么快恢復二極管的VF比較高了。
